智能电液动插板式双层卸灰阀
SDYCF-I、SDCF-I智能电液动插板式双层卸灰阀是在翻板式卸灰阀和插板阀基础上利用计算机程序控制研制而成的一种智能控制卸灰阀，能够实现远控、集控或现场控制，并能微机联接。本阀是以电动、电液动推杆动力源，具有卸灰间隔时间可调、故障自动报警、自动处理、电机自动保护等功能，同时具有耐磨好、密封可靠、启闭灵活、操作简单、使 用方便面、能在恶劣的工作环境下作用、作用寿命长等特点。本阀广泛应用于冶金、矿山、建材、电力、化工等工业生产部门。主要技术参数
| 公称压力 | 0.05MPa | 控制方式 | 智能控制或手动操作 |
| 适用温度 | -20～300℃ | 故障报警 | 自动报警，卡料自动排除 |
| 处理物料粒度 | 0.01～20mm | 驱动程式 | DYT型电液推杆、DT型电动推杆 |
| 处理物料比重 | 0.8～2.5t/mo | 阀全程动作时间 | 1-60分钟时间可调 |
| 阀处理量 | 0～300t/h处理量小时，可间歇工作 |
| 阀门 | 插板 | 执行装置 | 智能控制器 |
| 碳素结构钢 | 16Mn | 电动（电液动）推杆 | 可编程序器和单片机处理器 |

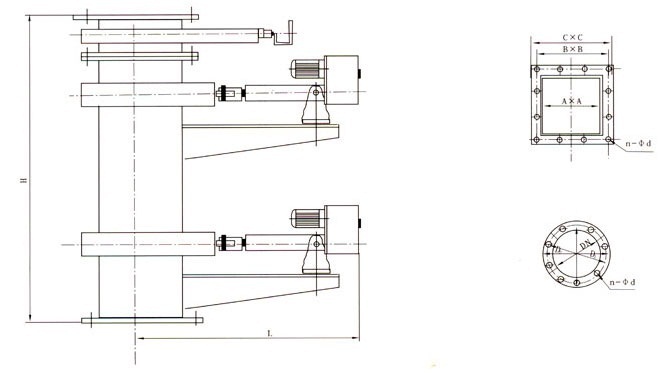

主要外形连接尺寸| DN | D | D1 | n-φd | L | H | A×A | B×B | C×C | n-φd1 |
| 150 | 226 | 196 | 8-φ11 | 800 | 1000 | 150×150 | 200×200 | 230×230 | 8-φ11 |
| 200 | 280 | 245 | 6-φ11 | 880 | 1000 | 200×200 | 250×250 | 290×290 | 8-φ11 |
| 250 | 340 | 300 | 12-φ11 | 1000 | 1300 | 250×250 | 300×300 | 340×340 | 12-φ11 |
| 300 | 390 | 350 | 12-φ13 | 1100 | 1300 | 300×300 | 360×360 | 400×400 | 12-φ13 |
| 400 | 490 | 450 | 16-φ13 | 1280 | 1400 | 400×400 | 460×460 | 500×500 | 16-φ13 |
| 500 | 600 | 560 | 16-φ13 | 1500 | 1400 | 480×480 | 540×540 | 580×580 | 16-φ13 |
| 600 | 700 | 660 | 20-φ15 | 1700 | 1600 | 500×500 | 560×260 | 600×600 | 20-φ15 |
| 700 | 800 | 760 | 20-φ15 | 1920 | 1600 | 660×660 | 740×740 | 780×780 | 20-φ15 |
