焊接闸阀

焊接闸阀

焊接闸阀是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。流体阻力小 , 密封面受介质的忡刷和侵蚀小。开闭较省力。介质流向不受限制 , 不扰流、不降低压力。形体简单 , 结构长度短，制造工艺性好，适用范围广。

阀类	传动方式	连接形式	结构形式	密封面	公称压力	阀体材料
闸阀	伞齿轮	焊接	弹性闸板	D802/D812 STL/STL	P54100V、P54140V P54170V、P57170V	WCB-C ZGCr5Mo WCB-C6 ZG20CrMo-I WCB-C9 ZG35CrMoV

说明：Z60Y-P54160V DN25手动电站闸阀，焊接连接弹性闸板，密封面硬质合金，540℃以下公称压力16.0MPa阀体为铬钼钢焊接闸阀技术参数

产品型号		Z60Y-160				Z60Y-P54100V
		Z60Y-200				Z60Y-P54140V
		Z60Y-250				Z60Y-P54170V
		Z60Y-320				Z60Y-P57170V
		伞齿轮传动闸阀在型号“Z”后插入“5”为Z560Y
公称通径（DN/mm）		15～50、（21"～16"）2
适用温度/℃		≤425		≤552		≤593		≤550
适用介质		水、蒸汽、气体、石油产品
试验压力（MPa）	公称压力PN/MPa	16.0	20.0	25.0	32.0	P54100V	P54140V	P54170V	P54170V
	强度试验	24	30	37.5	48	30	42	48	6.3
	密封试验	17.6	22	27.5	35.1	11	15.4	17.8	18

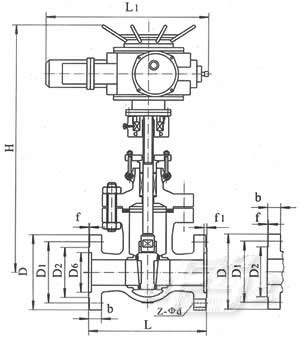

焊接闸阀外形尺寸国标电站（手动）

公称压力 PN（MPa）	公称通径 DN（mm）	外形尺寸及连接尺寸（mm）
公称压力 PN（MPa）	公称通径 DN（mm）	L	D	L1	d	H
16.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
20.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
25.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338

焊接闸阀磅级电站（手动）

型号	规格in	外形尺寸及连接尺寸（mm）
型号	规格in	d	L	H
Z60Y-1500Lb	212	56	254	671
	3	64	305	692
	4	84	406	790
	5	100	483	875
	6	126	559	1055
	8	158	711	1148
Z60Y-2000Lb	212	50	330	640
	3	60	368	690
	4	80	457	806
	5	96	533	980
	6	118	610	1090
Z60Y-2000Lb	212	46	330	639
	3	54	368	680
	4	70	457	805
	5	86	533	965
	6	104	610	1070
Z60Y-3500Lb	3	44	440	745
Z60Y-3500Lb	4	56	540	860

焊接闸阀磅级电站（伞齿轮）

型号	规格in	外形尺寸及连接尺寸（mm）
型号	规格in	d	L	H
Z560Y-1500Lb	8	158	711	813
	10	200	864	998
	12	250	991	1156
	14	280	1067	1287
	16	318	1194	1413
Z560-2000Lb	8	148	762	935
	10	180	914	1050
	12	222	1041	1150
	14	254	1118	1231
	16	294	1245	1330

型号	规格in	外形尺寸及连接尺寸（mm）
型号	规格in	d	L	H
Z560Y-2500Lb	6	127	610	928
	8	130	762	851
	10	162	914	1031
	12	210	1041	1166
	14	234	1118	1217
	16	264	1245	1381
Z560Y-3500Lb	5	74	616	774
	6	88	692	857
	8	116	846	1041
	10	142	1000	1197
	12	174	1124	1338
