不锈钢闸阀



不锈钢闸阀：阀体、阀盖、闸板、闸杆使用不锈钢材料，阀座密封面为聚四氟乙烯、不锈钢+硬质合金或堆焊硬质合金，填料一般采用硬质合金、聚四氟乙烯、石棉石墨或柔性石墨。公称尺寸 DN15~DN800，工作压力 1.6MPa~20.0MPa，适用温度 ≤200℃，适用于硝酸类、弱腐蚀性介质管路中。产品特点1.采用奥氏体不锈钢，对氧化性酸介质拥有良好的耐蚀性。2.介质流经不锈钢闸阀时不改变其流动方向，流体阻力小。3.闸板运动方向与介质流动方向相垂直，启闭力矩小，开闭较省力。4.介质流动方向不受限制，不扰流、不降低压力，介质可从闸阀两侧任意方向流过、均能达到使用的目的，最适用于介质流动方向可能改变的管路中。5.闸板垂直置于阀体内，结构长度较短。6.密封性能好。全开时密封面受冲蚀较小。

不锈钢闸阀（法兰）	不锈钢闸阀（内螺纹、丝口）

不锈钢法兰闸阀 产品说明Z41H、Z41Y、Z41W 不锈钢法兰闸阀：手动、法兰连接形式、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力 PN16~PN200，阀体材料为不锈钢的闸阀。Z41W、Z41Y、Z41H 不锈钢闸阀结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小，密封面采用不锈钢和硬质合金，使用寿命长，采用柔性石墨填料、密封可靠、操作轻便灵活。应用于工作压力 1.6MPa~20.0MPa，工作温度 -29℃~200℃的石油、化工、水力、火力电站各种系统的管路上，适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。不锈钢法兰闸阀 产品特点① 符合国内外先进标准的要求，密封可靠、性能优良、造型美观。 ② 密封副配对先进合理，闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。 ③ 阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。 ④ 可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。不锈钢法兰闸阀 主要性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Z41W-16P~25P	16~25	1.6~2.5	≤ 150	弱腐蚀性介质
Z41Y-16P~25P
Z41W-16R~25R
Z41Y-16R~25R
Z41W-40P~63P	40~63	4.0~6.3	≤ 150	弱腐蚀性介质
Z41Y-40P~63P
Z41W-40R~63R
Z41Y-40R~63R
Z41Y-100P~160P	100~160	10.0~16.0	≤ 150	弱腐蚀性介质
Z41Y-100R~160R
Z41H-40P~200P	40~200	4.0~20.0	≤ 200	硝酸类
Z41H-40R~200R

不锈钢法兰闸阀 主要零件材料

型号	材料
	阀体、阀盖、闸板	阀杆	密封面	填料
Z41W-16P~25P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	石棉石墨或柔性石墨
Z41Y-16P~25P			堆焊硬质合金
Z41W-16R~25R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料
Z41Y-16R~25R			堆焊硬质合金
Z41W-40P~63P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	聚四氟乙烯
Z41Y-40P~63P			堆焊硬质合金
Z41W-40R~63R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料
Z41Y-40R~63R			堆焊硬质合金
Z41Y-100P~160P	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z41Y-100R~160R	铬镍钼钛不锈钢	铬镍钼钛不锈钢
Z41H-40P~200P	铬镍钛不锈钢	不锈钢	不锈钢或不锈钢+硬质合金	柔性石墨
Z41H-40R~200R	铬镍钼钛不锈钢	不锈钢	不锈钢或不锈钢+硬质合金	柔性石墨

不锈钢法兰闸阀 主要外形尺寸Z41H、Z41Y、Z41W（PN16）不锈钢闸阀

DN	L	D	D1	D2	b	f	z×ød	H	D0	重量 / kg
15	130	95	65	45	14	2	4×ø14	175	200	4
20	150	105	75	55	14	2	4×ø14	180	200	5
25	160	115	85	65	14	2	4×ø14	210	200	6
32	180	135	100	78	16	2	4×ø18	210	200	7
40	200	145	110	85	16	3	4×ø18	350	200	19
50	250	160	125	100	16	3	4×ø18	358	240	29
65	265	180	145	120	18	3	4×ø18	375	240	33
80	280	195	160	135	20	3	8×ø18	433	280	45
100	300	215	180	155	20	3	8×ø18	502	320	63
125	325	245	210	185	22	3	8×ø18	612	360	108
150	350	280	240	210	24	3	8×ø23	676	360	134
200	400	335	295	265	26	3	12×ø23	820	400	192
250	450	405	355	320	30	3	12×ø25	969	450	273
300	500	460	410	375	30	4	12×ø25	1142	560	379
350	550	520	470	435	34	4	16×ø25	1280	640	590
400	600	580	525	485	36	4	16×ø30	1452	640	850
450	650	640	585	545	40	4	20×ø30	1541	720	907
500	700	705	650	608	44	4	20×ø34	1676	720	958
600	800	840	770	718	48	5	20×ø41	1874	800	1112

Z41H、Z41Y、Z41W（PN25）不锈钢闸阀

DN	L	D	D1	D2	b	f	z×ød	H	D0	重量 / kg
15	130	95	65	45	16	2	4×ø14	175	200	4
20	150	105	75	55	16	2	4×ø14	180	200	5
25	160	115	85	65	16	2	4×ø14	210	220	6
32	180	135	100	78	18	2	4×ø18	210	220	7
40	200	145	110	85	18	3	4×ø18	350	220	18
50	250	160	125	100	20	3	4×ø18	358	250	25
65	265	180	145	120	22	3	8×ø18	373	280	35
80	280	195	160	135	22	3	8×ø18	435	300	50
100	300	230	190	160	24	3	8×ø23	500	350	65
125	325	270	220	188	28	3	8×ø25	614	400	100
150	350	300	250	218	30	3	8×ø25	674	450	135
200	400	360	310	278	34	3	12×ø25	818	500	180
250	450	425	370	332	36	3	12×ø30	969	550	207
300	500	485	430	390	40	4	16×ø30	530	560	400
350	550	550	490	448	44	4	16×ø34	1280	640	631
400	600	610	550	505	48	4	16×ø34	1450	640	900
450	650	660	600	555	50	4	20×ø34	1541	720	1013
500	700	730	660	610	52	4	20×ø41	1676	720	1166
600	800	840	770	718	56	5	20×ø41	1874	800	1258
700	900	955	875	815	60	5	24×ø48	2280	850	—
800	1000	1070	990	930	64	5	24×ø48	2420	900	—

Z41H、Z41Y、Z41W（PN40~63）不锈钢闸阀

DN	L	D	H	W	重量 / kg
50	250	160	685	250	30
		175			30
65	280	180	705	250	41
		200		300	42
80	310	195	780	250	48
		210		350	51
100	350	230	805	300	78
		250		400	80
125	400	270	890	350	112
		295		400	125
150	450	300	945	350	152
		340	1002	450	175
200	550	375	1100	400	200
		405	1150	450	220
250	650	445	1350	450	300
		470		500	320
300	750	510	1445	500	450
		530	1528	650	490
350	850	570	1665	—	680
		595	1792	—	700
400	950	655	1930	—	850
		670	2180	—	920

Z41H、Z41Y、Z41W（PN100）不锈钢闸阀

DN	L	D	H	W	重量 / kg
50	250	195	680	300	48
65	280	220	720	300	68
80	310	230	870	350	92
100	350	265	885	400	133
125	400	310	1020	450	216
150	450	350	1110	500	275
200	550	430	1225	500	360
250	650	500	1257	550	700

Z41H、Z41Y、Z41W（PN160）不锈钢闸阀

DN	L	D	H	W	重量 / kg
65	340	245	820	350	110
80	390	260	850	350	145
100	450	300	980	400	192
125	525	355	1050	450	307

Z41H、Z41Y、Z41W（PN200）不锈钢闸阀

DN	L	D	H	W	重量 / kg
50	350	210	712	350	108
65	410	260	765	400	195
80	470	290	835	450	250
100	550	360	950	500	350
125	650	385	1080	500	540
150	750	440	1140	600	738

丝口内螺纹不锈钢闸阀 产品说明Z15W-16R、Z15W-16P 型不锈钢闸阀（Z15W 丝口内螺纹不锈钢闸阀）：手动、内螺纹连接形式、暗杆楔式刚性单闸板，阀座密封面材料为不锈钢，工作压力 1.6MPa，阀体材料为不锈钢的闸阀。适用温度 -20~180℃，公称通径 DN15~DN50，适用介质为水、蒸汽、油品。广泛应用于国防、科研、航天、电子、机械、冶金、石油，化工，能源、环保、生物医药、制冷、食品等各种领域。Z15W-16R、Z15W-16P 型不锈钢闸阀结构简单，制造和维修比较方便；工作行程小，启闭时间短；密封性好，密封面间磨擦力小，寿命较长；不适用于带颗粒、粘度较大、易结焦的介质。丝口内螺纹不锈钢闸阀主要性能参数

型号	PN	工作压力 (MPa)	适用温度 (℃)	适用介质
Z15W-16R	16	1.6	-20~180	水、轻微腐蚀性气液体、饱和蒸汽、直接饮水
Z15W-16P

丝口内螺纹不锈钢闸阀 主要零件材料

名称	阀体、阀盖、闸板	阀杆	密封面	填料
材料	不锈钢	不锈钢	不锈钢	膨胀石墨

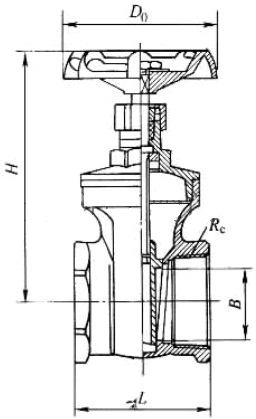

丝口内螺纹不锈钢闸阀 主要外形尺寸

DN	Rc/in	L	B	H	D0
15	Rc1/2	56.5	15	94	70
20	Rc3/4	60	20	102	70
25	Rc1	68	25	114	80
32	Rc1¼	75.5	32	124	80
40	Rc1½	80	40	152.5	100
50	Rc2	90.5	50	169.5	100
