GZW-Ⅰ爆燃型管道阻火器



GZW-Ⅰ爆燃型管道阻火器可燃气体管道阻火器，属更新换代的新产品。
该阻火器性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器
结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢及铸钢多种材料，可满足各种不同工艺管道的需要。
主要用途
1、输送可燃性气体的管道上
2、火炬系统
3、油气回收系统
4、加热炉燃料气的管网上
5、气体净化通化系统
6、气体分析系统
7、煤矿瓦斯排放系统。主要性能1、阻火器连续13次以亚音速火焰试验，每次都能阻止火焰的通过

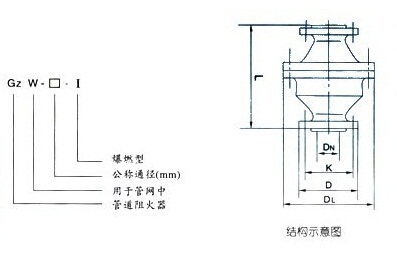

8、水压试验2.4MPa无渗漏主要外形尺寸

型号	口径DN（mm）	PN            (MPa)	外形尺寸（mm）				螺栓
			K	D	DL	L	数量	螺纹
GZW-20	DN20	1.6	75	105	195	200	4	M12
GZW-25	DN25		85	115	195	200	4	M12
GZW-40	DN40		110	150	245	240	4	M16
GZW-50	DN50		125	165	245	240	4	M16
GZW-80	DN80		160	200	280	250	8	M16
GZW-100	DN100		180	220	335	260	8	M16
GZW-150	DN150		240	285	460	360	8	M20
GZW-200	DN200		295	340	520	420	12	M20
GZW-250	DN250		355	405	580	430	12	M24
GZW-300	DN300		410	460	705	450	12	M24
GZW-600	DN600		770	840	1120	580	20	M33

保养与维修
为了确保阻火器的性能达到安全使用目的,对阻火器应定期检查、保养。
1、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时，应保证结合面严密不得漏气。
