FPB天然气阻火器
FPB天然气阻火器适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网，也适用于民用煤气管道，防止在非正常情况下火焰于管道中的逆向传播，以避免灾难性事故的发生。结构特点
天然气阻火器产品是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原理设计制造的。

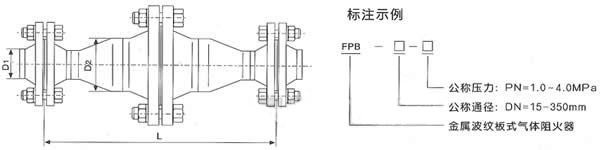

主要外形尺寸| 型号 | 公称直径 DN | D1 | D2 | L | |||
| PN1.0MPa | PN1.6MPa | PN2.5MPa | PN4.0MPa | ||||
| FPB-15 | 15 | 18×3 | 57×3.5 | 330 | 330 | 330 | 330 |
| FPB-20 | 20 | 25×3 | 57×3.5 | 330 | 330 | 340 | 340 |
| FPB-25 | 25 | 32×3.5 | 73×4 | 365 | 365 | 375 | 375 |
| FPB-32 | 32 | 38×3.5 | 73×4 | 375 | 375 | 390 | 390 |
| FPB-40 | 40 | 45×3.5 | 89×4 | 375 | 375 | 405 | 410 |
| FPB-50 | 50 | 57×3.5 | 108×4 | 420 | 420 | 445 | 465 |
| FPB-65 | 65 | 73×4 | 133×4.5 | 485 | 485 | 515 | 520 |
| FPB-80 | 80 | 89×4 | 159×4.5 | 505 | 505 | 560 | 560 |
| FPB-100 | 100 | 108×4 | 219×6 | 555 | 555 | 600 | 645 |
| FPB-125 | 125 | 133×4.5 | 273×8 | 615 | 615 | 670 | 720 |
| FPB-150 | 150 | 159×4.5 | 325×8 | 665 | 665 | 735 | 800 |
| FPB-200 | 200 | 219×6 | 377×9 | 940 | 940 | 1015 | 1100 |
| FPB-250 | 250 | 273×8 | 480×10 | 1030 | 1030 | 1150 | 1265 |
| FPB-300 | 300 | 325×8 | 529×10 | 1295 | 1295 | 1430 | 1545 |
| FPB-350 | 350 | 377×9 | 630×12 | 1300 | 1300 | 1430 | 1545 |
2、对于PN＞4.0MPa的气体阻火器，本厂也可设计制造。
