CC-A超高真空插板阀

CC-A超高真空插板阀

CC-A型系列超高真空插板阀是通过手柄以螺杆传动推动钢球架运动，撑开阀板关闭，又靠弹簧力收拢阀板，打开后再退出的真空阀门。阀门适用于超高真空系统中接通或截止气流之用。高真空系统中接通或截止气流之用。
CC-A型系列超高真空插板阀适用的工作介质为洁净的空气和非腐蚀性气体。主要技术性能

适用范围(Pa)	10⁵～1.3x10^-7
阀门漏率(Pa.L/S)	DN≤200为≤1.3x10^-7 DN≥250为≤6.7x10^-7
阀门烘烤温度（℃）	≤150(除传动装置外)
开阀时阀板两侧压力差(Pa)	≤2.7x10³
阀板密封件	氟橡胶
轴封处密封件	不锈钢波纹管

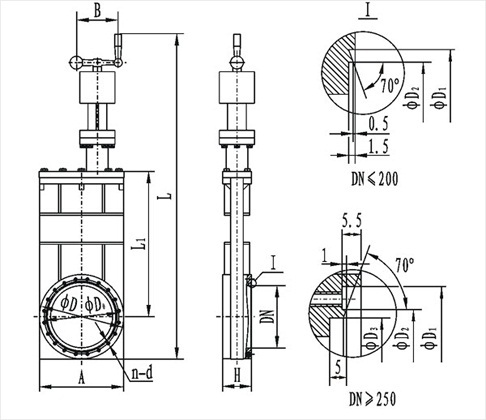

主要外形连接尺寸

型号	通径(DN)	ΦD	ΦD0	ΦD1	ΦD2	ΦD3	H	A	n-d	L	L1	B	法兰标准
CC-50A	50	89	72.4	61.6	55.6	/	60	91	8-M8	493	165	80	GB/T6071
CC-63A	63	114	92.1	82.6	76.6	/	65	105	8-M8	547	190	80
CC-80A	80	130	110	99	93	/	65	130	16-M8	607	225	80
CC-100A	100	152	130.2	120.7	114.7	/	70	152	16-M8	660	267	100
CC-150A	150	202	181	171.5	165.5	/	70	202	20-M8	784	350	100
CC-200A	200	254	231.8	222.3	216.6	/	80	251	24-M8	882	426	100
CC-250A	250	314	288	308	275	271	85	300	24-M10	1146	570	130	JB5278
CC-300A	300	365	338	353	323	318	90	352	32-M10	1206	613	130	/
