UZ41H柱塞闸阀

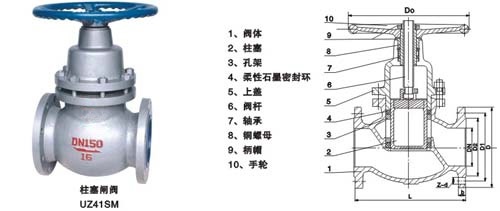

UZ41H柱塞闸阀是由阀体、阀盖、阀杆、柱塞、导向套、密封环、手轮等零件组成 (如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座面完成阀门的开启与关闭功能。
在阀门中柱塞与密封环采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高阀门的使用寿命。
柱塞闸阀是根据原有的闸阀连接尺寸设计制造的，由于闸阀在使用过程中出现外漏，密封环带复性较差，使用寿命短等缺点，本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点，成为一种结构新颖的无泄漏柱塞闸阀。性能规范

阀体材料	适用温度	适用介质	压力范围
铸钢	≤250℃	水、蒸汽、油品	PNl.6-4.0MPa
铸铁	≤180℃	水、蒸汽、油品	PNl.6
不锈钢	≤200℃	硝酸、醋酸	通径范围
含钼不锈钢	≤200℃	氮、氢、尿素等	DNl5-400mm

实验压力

实验项目	实验介质	实验压力
压强实验	水	1.5PN
高压密封试验	水	1.1PN
低压气密封试验	气	0.5-O.7MPa

主要外形尺寸

DN 尺寸（mm）	UZ41H-16C（Y、P、R）
DN 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	240	250	265	280	300	325	350	400	450	500	550	600
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	8-23	12-23	12-25	16-25	16-30

DN 尺寸（mm）	UZ41H-25C（Y、P、R）
DN 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	240	250	265	280	300	325	350	400	450	500	550	600
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D1	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34

DN 尺寸（mm）	UZ41H-40C（Y、P、R）
DN 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570	655
K	65	75	85	100	110	125	145	160	190	220	250	320	385	450	510	585
D1	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465	535
t	16	16	16	18	18	20	22	22	24	28	30	38	42	46	52	58
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-12	8-26	8-26	12-30	12-33	16-33	16-36	16-39

DN 尺寸（mm）	UZ41H-64C（Y、R、P）
DN 尺寸（mm）	50	65	80	100	125	150	200
L	250	280	310	350	400	450	550
W	200	240	280	310	340	400	520
D	175	200	210	250	295	340	405
K	135	160	170	200	240	280	345
D1	105	130	140	168	202	240	300
t	26	28	30	32	36	38	44
n-φ	4-23	8-23	8-23	8-25	8-30	8-34	12-34

DN 尺寸（mm）	UZ41H-100C（Y、R、P）
DN 尺寸（mm）	50	65	80	100	125	150	200
L	250	280	310	350	400	450	550
W	200	240	280	310	340	400	520
D	195	220	230	285	310	350	430
K	145	170	180	210	250	290	360
D1	112	138	148	172	210	250	312
t	28	32	34	38	42	40	54
n-φ	4-25	8-25	8-23	8-30	8-34	12-34	12-41
