UJ11H内螺纹柱塞阀
内螺纹柱塞阀是由阀体、阀盖、阀杆、柱塞、手轮等部件组成。当旋转手轮时，通过阀杆带动柱塞，使之在两个密封圈之间上下往复运动，完成阀门的开启和关闭。内螺纹柱塞阀由于密封圈采用新型非常金属材料制成（PTFE），具有经受长期高温、高压而不丧失弹性的性能，丝口柱塞阀而且柱塞与密封圈之间的接触面积大，再者，密封圈系混合材料性能好，因此，密封可靠，经久耐用。内螺纹柱塞阀适用于冶金、消防、化工、建筑、化肥、轻工等行业中，压力为1.6-4.0Mpa，为250℃以下的水、气、油类等介质的管道。性能规范
| 阀体材料 | 适用温度 | 适用介质 | 压力范围 |
| 铸钢 | ≤250℃ | 水、蒸汽、油品 | PN 1.6-6.4MPa |
| 铸铁 | ≤180℃ | 水、蒸汽、油品 | PNl．6 |
| 不锈钢 | ≤200℃ | 硝酸、醋酸 | 通径范围 |
| 含钼不锈钢 | ≤200℃ | 氮、氢、尿素等 | DNl15-300mm |
| 试验项目 | 试验介质 | 试验压力 |
| 压强试验 | 水 | 1.5MPa |
| 高压密封试验 | 水 | 1.1 MPa |
| 低压气密封试验 | 气 | 0 5-0.7MPa |

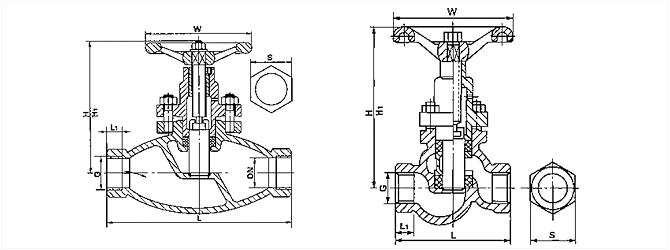

主要外形尺寸| 公称通径 DN(mm) | U11SM、UJ11H-1.6 2.5 40 C．P．R 主要结构尺寸及外形尺寸 | |||||||
| 阀体长度 L | 接头长度 L1 | 接头长度 S | 手轮直径 Do | 管螺纹 G (寸) | 关闭高度 H≈ | 开启高度 H1≈ | 重量 (kg) | |
| 15 | 90 | 14 | 32 | 80 | 1/2 | 133 | 157 | 2.1 |
| 20 | 100 | 16 | 36 | 100 | 3/4 | 141 | 169 | 2.8 |
| 25 | 120 | 18 | 46 | 120 | 1 | 165 | 199 | 3.8 |
| 32 | 140 | 20 | 55 | 140 | 11/4 | 179 | 225 | 5.8 |
| 40 | 170 | 22 | 65 | 160 | 11/2 | 198 | 246 | 8.3 |
| 50 | 200 | 24 | 80 | 200 | 2 | 226 | 282 | 13.2 |
