D341F46衬氟法兰蝶阀
主要零件材料
| 型号 | 阀体 | 蝶板、阀杆 | 密封挡圈 | 填料 |
| D341F46-10/16 | WCB衬F4 | WCB衬F4 | 聚四氟乙烯F4 PTFE | 硅橡胶 |
| D341F46-10/16 | WCB衬F46 | WCB衬F46 |
| 型号 | 公称压力PN（MPa） | 壳体试验压力（MPa） | 密封试验压力（MPa） | 工作温度（℃） | 适用介质 |
| D341F4-10 | 1.0 | 1.5 | 1.1 | -20 ~180 | 硫酸、氢氟酸、磷酸、硝酸、盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀介质 |
| D341F4-16 | 1.6 | 2.4 | 1.76 | -20 ~180 | |
| D341F46-10 | 1.0 | 1.5 | 1.1 | -20 ~150 | |
| D341F46-16 | 1.6 | 2.4 | 1.76 | -20 ~150 |

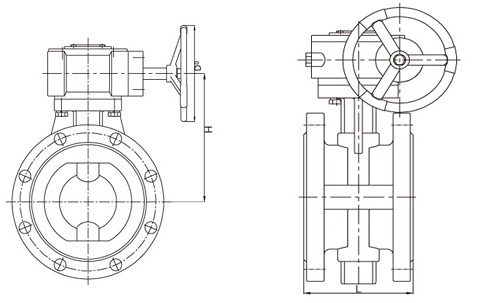

主要外形尺寸| 公称通径DN（mm） | 尺寸（mm） | ||
| L | H | D0 | |
| 50 | 108 | 145 | 140 |
| 65 | 112 | 150 | 140 |
| 80 | 114 | 160 | 160 |
| 100 | 127 | 175 | 160 |
| 125 | 140 | 185 | 240 |
| 150 | 140 | 220 | 240 |
| 200 | 152 | 260 | 280 |
| 250 | 165 | 300 | 280 |
| 300 | 178 | 335 | 320 |
| 350 | 190 | 400 | 320 |
| 400 | 216 | 510 | 320 |
| 450 | 222 | 595 | 320 |
| 500 | 229 | 710 | 320 |
| 600 | 267 | 740 | 400 |
| 700 | 292 | 835 | 400 |
| 800 | 318 | 930 | 400 |
