电动调节蝶阀

电动调节蝶阀



电动调节蝶阀以220V AC电源为动力,接受0~10mA或4~20mA标准信号,驱使阀门开度与此操作信号相对应,达到调节介质压力、流量、温度之目的,结构简单,操作方便。阀板为椭圆斜关结构,泄漏量小。适用于大口径、大流量场合。由于有自清洗作用,所以特别适用于通风系统和含有悬浮颗粒介质的调节。
该蝶阀与电动执行机构配套使用,能对冶金、电力、石化、轻仿、建材、环保工业管路中各种液体、气体、尘气、烟气等介质通过不同的控制信号改变流量大小,从而实现工业过程的自动调节和远距离控制。电动调节蝶阀 主要技术参数
公称通径mm50801001251502002503003504004505006007008009001000
额定流量系数Kv8522034053077013602310306041605450690085001220016600217002710034000
公称压力MPa0.1
允许压差MPa0.60.50.250.140.060.0320.0460.0290.020.0330.0240.0140.0090.0160.0110.008
阀板转角0~70°
流量特性近似等百分比
阀颈型式普通式(常温型);热片式(中温型)
介质温度℃铸铁:-20~+200;铸钢:-40~+250(常温型); -40~+450(中温型)
法兰标准法兰连接:JB81-59
注:1. 表列许用压差为阀板70°全开时的值,小于70°使用时,△P为会提高。    2. 如欲高于表列许用压差可选配大一档执行机构。
电动调节蝶阀 性能指标
项目指标值项目指标值
基本误差%≤±3.5始终点偏差%≤±3.0
回差%≤3.0额定转角偏差%≤±3
死区%≤3.0允许泄漏量L/h0.5%×阀额定容量
电动调节蝶阀 主要零件材料
阀体、阀板不锈钢SUS304-250~+550℃
阀杆不锈钢SUS316L
填料柔性石墨-200~+600℃

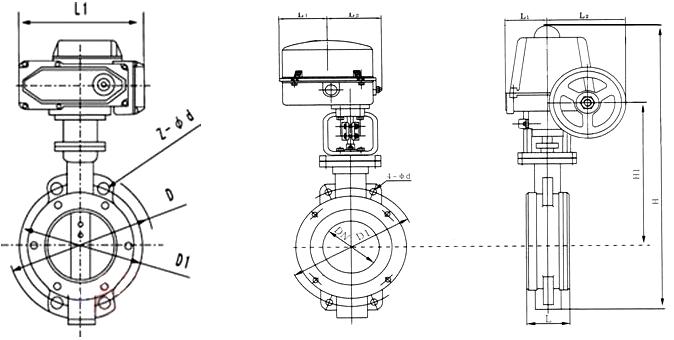

电动调节蝶阀 主要外形尺寸
公称通经(DN)主要尺寸法兰尺寸
LL1/L2HH1A1.0MPa1.6MPa2.5MPa
硬密封软密封DD1n-ФdDD1n-ФdDD1n-Фd
5010843112636252451651254-181651254-181651254-18
6511246115706252451851454-181851454-181851458-18
8011446120836452452001604-182001608-182001608-18
100127521381056753552201808-182201808-182351908-22
125140561641157153552502108-182502108-182702208-26
150140561751378003552852408-222852408-223002508-26
200152602001648502503402958-2234029512-2236031012-26
2501656824320692525039535012-2240535512-2642537012-30
30017878250230103545044540012-2246041012-2648543016-30
35019078280248107045050546016-2252047012-2655549016-33
400216102305289119045056551516-2658052516-2662055016-36
450222114350320125065061556520-2664058516-3067060020-36
500229127380343129065067062020-2671565020-3073066020-36
600267154445413145585078072520-3084077020-3384577020-39
700292165480478158585089584024-3091084024-3696087524-42
80031819053052517001250101595024-33102595024-39108599024-48
900330203580585196512501115105028-331125105028-391185109028-48
1000410216650640201512501230116028-361255117028-421320121028-56
1200470254760755225012501455138032-391485139032-481530142032-56
