气动调节蝶阀

气动调节蝶阀



ZMAW气动薄膜调节蝶阀/ZSRW、ZSCW气动活塞调节蝶阀输入控制信号(4-20mADC或1-5VDC)气源即可控制运转,结构简单紧凑,加工方便,易制成大口径,具有自清洗作用,阻力系数小,流通能力大。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%),高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。气动调节蝶阀主要技术参数
公称通径 mm50801001251502002503003504004505006007008009001000
额定流量系数Kv8522034053077013602130306041605450690085001220016600217002754034000
公称压力 MPa0.6
额定转角 °70
信号压力 KPa20~100
流量特性近似等百分比
介质温度 ℃-20~200(常温) ; -40~450(中温) ; -40~600(高温)
接管法兰按JB78-59对夹式法兰连接
信号连接螺孔M16×1.5
配用执行机构薄膜式ZMA-2ZMA-3ZMA-4ZMA-5
活塞式 ZSC-45
阀体材质ZG230-450;1Cr18Ni9; ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件手轮、定位器、空气过滤减压器等。
气动调节蝶阀主要零件材料及推荐使用温度范围
零件名称材 料温度范围℃
阀体 阀板ZG230-450-40-450
ZG1Cr18Ni9Ti-250-550
ZG0Cr18Ni12Mo2Ti
注:此表为各种材料的极限使用温度,在实际选用中应根据其产品的介质温度范围,确定材料的最低,最高使用温度,其最低使用温度不得低于介质温度范围下限,最高使用温度不得高于介质温度范围的上限。气动调节蝶阀薄膜式执行机构主要技术参数
型 号ZMA-2ZMA-3ZMA-4ZMA-5
有效面积 cm22804006301000
行 程 mm16254060
弹簧范围 KPa20~100 ; 40~200 ; 20~60 ; 60~100
气动调节蝶阀活塞式执行机构主要技术参数
型 号活塞直径 mm有效面积 cm2最大行程 mm最大操作压力 KPa最大输出力 N
ZSC-452504846050021800
气动调节蝶阀性能指标
执 行 机 构薄膜式执行机构活塞式执行机构
类 别不带定位器带定位器带定位器
弹簧范围 KPa
20~100 40~20020~60 60~100
项 目基 本 误 差%±8-±2.0±2.0
回 差%6-2.02.0
死 区%5-0.80.8
始终点偏差%气 开始点±4.0±4.0±2.0±
终点±8±8
气 关始点±8±8
终点±4.0±4.0
额定转角偏差%±2.5
允许泄漏量1/h2×10-2×阀的额定容量
气动调节蝶阀允许压差    MPa
配用执行机构型号ZMA-2ZMA-3ZMA-4ZMA-5ZSC-45
0°70°0°70°0°70°0°70°0°70°
公称通径mm500.60.097
           (0.22)

800.60.038
           (0.086)

1000.556
           (0.6)
0.0196
           (0.0445)

125  0.60.0250
           (0.0542)

150  0.444
           (0.6)
0.0150
           (0.0314)

200  0.185
           (0.407)
0.00587
           (0.0129)

250    0.331
           (0.6)
0.00845
           (0.0175)

300    0.181
           (0.385)
0.00461
           (0.00983)

350    0.133
           (0.284)
0.00292
           (0.00622)

400      0.216
           (0.45)
0.00485
           (0.0101)

450      0.171
           (0.356)
0.00341
           (0.00741)

500      0.139
           (0.289)
0.0025
           (0.0052)

600        0.60.019
700        0.60.0119
800        0.4420.00795
900        0.3390.00599
1000        0.2360.00403
注:括号内数值为带定位器的允许压差。气动调节蝶阀主要外形尺寸ZMAW气动薄膜调节蝶阀外形尺寸
公称通径D1D2L1L2n-dHH1H2DL3法兰端面距
50110 922004-1463758238228027860
80150125922004-18644582382280278
100175145102210654280278
1252001751172348-18723636436325278
150225200130247736325278
20028025517228776332527870
25033531019732712-181008853615410376
30039536222735112-23103441037680
3504454122523761059410376
40049546229643216-2312381007720495376100
4505505183214591266495376
5006005683464841291495376
60070575548056520-2514861109796 180150
70081086053061524-251539 180
80092097559567524-301596 180200
9001020107568577024-3016611124 180
10001120117573581028-3017111124 180200

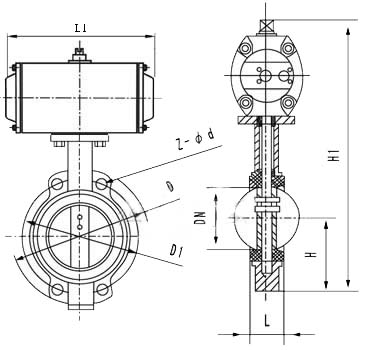

ZSRW、ZSCW气动活塞调节蝶阀外形尺寸

公称通径DN结构长度
           (标准值)
连接尺寸
LHH1PN0.6MPaPN1.0MPa
毫米英寸法兰式对夹式DD1Z-dDD2Z-d
502108431004001401104--141651254--18
6521/2112461154201601304--141851454--18
803114491201381901504--182001608-18
1004127561305242101704--182201808-18
1255140641505702402008-182502108-18
1506140701707432652258-182852408-22
2008152762007673202808-183402958-22
250101657623579037533512-1839535012-22
300121788330089044039512-2244540012-22
350141909232595449044516-2250546016-22
40016216102355107054049516-2256551516-26
45018222114390114059555020-2261556520-26
50020229127420120064560020-2667062020-26
60024267154490138075570524--2678072520-30
70028292165550158086081024--3089584024--30
80032318190640176097592024--30101595024--33
90036330203710 1075102024--301115105028-33
100040410216770 1175112028--301230116028-36
120048470254890 1405134032-331450138032-39
