ZDLM电子式电动套筒调节阀

ZDLM电子式电动套筒调节阀

ZDLM电子式电动套筒调节阀,由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。

特点ZDLM电子式电动套筒调节阀具有稳定性好，不易产生震动，噪音低，对温度敏感等特点，单密封型适用于泄漏要求较严，压差不大的干净介质场合。双密封型适用于泄漏要求不严，压差较大的干净介质场合。小孔节流型，可作低噪音阀使用。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。主要技术参数


公称通径mm253240506580100125150200250300
阀座通径mm263240506680100125150200250300
额定流量系数kv直线型1117.627.5446911017627544069011001760
等百分比101625406310016025040063010001600
公称压力(MPa)0.6,1.6， 2.5， 4.0， 6.4
行程(mm)16254060100
流量特性直线，等百分比，快开
工作温度℃-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸符合JB78-59、JB79-59，JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式直通套筒铸造球型阀
上阀盖型式普通式（常温），热片式（中温），长颈式（低温）
配用电动执行
           机构型号		PSLPSL-202PSL-204PSL-208PSL-312PSL325
361L361LSA-20361LSB-30361LSB-50361LSC-65361LSC-99
防爆型361LXA-20361LXB-30361LXB-50


注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。性能1、执行机构主要技术参数


型号额定输出力N速度mm/s技术参数
PSL361LPSL361LPSL361LPSL361L
201361LSA-08
           361LXA-08		1000800
           800		0.254.2
           4.2		电源：AC220V 50Hz
           输入信号：DC4-20mA
           DC1-5V
           (信号线用屏蔽线)
           输出信号：DC4～20mA
           防护等级：IP67
           带手轮		电源：AC220V 50Hz
           输入信号：DC4-20mA
           DC1-5V
           (信号线用屏蔽线)
           输出信号：DC4～20mA
           防护等级：相当IP55
           隔爆标志：ExdⅡBT4
           带手柄
202361LSA-20
           361LXA-20		20002000
           2000		0.502.1
           2.1
204361LSB-30
           361LXB-30		45003000
           3000		0.503.5
           3.5
208361LSB-50
           361LXB-50		80005000
           5000		1.001.7
           1.7
312361LSC-651200065000.602.8
325361LSC-9925000100001.02.0


2、性能指标


项目指标值
基本误差％配361L 2.0； 配PSL 0.1
回差％2.5
死区％1.0
始终点偏差％电开始点±2.5
终点±2.5
电关始点±2.5
终点±2.5
可调范围30：1
额定行程偏差％2.5
允许泄量L/H单密封符合JB/T7387-94 IV级 小于阀的额定容量×10-4
           双密封符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3


3、允许压差
公称通径(mm)2540506580100150200250300
阀座直径(mm)253240506580100125150200250300
执行机构允许压差△P（MPa）
配PSLPSL2026.4
           3.14		6.4
           1.92		6.4
           1.23		5.1
           0.78
PSL204 4.312.761.766.4
           1.04		6.4
           0.69		5.62
           0.44
PSL208    1.861.230.786.4
           0.50		5.31
           0.35		3.97
           0.20
PSL320       1.260.870.496.4
           0.32		4.14
           0.22
配361L361LSA-206.4
           3.14		6.4
           1.92		6.4
           1.23		6.4
           0.78
361LSB-50    6.4
           1.16		6.4
           0.76		6.25
           0.49
361LSC-65       6.4
           0.64		4.32
           0.41		3.23
           0.28
361LSC-99       0.630.440.253.31
           0.16		0.27
           0.11
注:1.同一格内上排为双密封型允许压差，下排为单密封型允许压差。
2.实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决。
配PSL执行机构配361执行机构

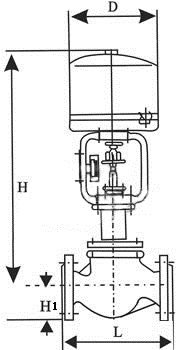

外形尺寸
公通径(mm)2540506580100150200250300
L(mm)PN1.6MPa184222254276298352451600720820
PN4.0MPa197235267292317368473600760850
PN6.4MPa210251286311337394508650800870
H1(mm)728792105110127174209300350
配PSLH(mm)普通型7507657678458578751025104512521545
散热片型9009309371025104210851285130518051825
D(mm)176225
重量(KG)23.533.540.56984112189262415635
配361LH(mm)普通型5136506527707828001080112513451365
散热片型66381582295096710101340138516251645
D(mm)225310
重量(KG)3149568499127242315463683
