ZZWP自力式温度调节阀



ZZWP自力式温度调节阀是由温度传感器与控制阀两部分组成,是一种无需外来能源,利用被控介质自身温度变化进行自动调节的节能产品.产品适用于以各种气体,蒸汽,热水,油等为介质的各种热交换器中的温度自动控制.具有温度设定范围宽,调整方便,可连续进行温度设定,超温过栽保护,温度设定方便等优点.广泛应用于城市供热,采暖系统及电力,石油,冶金,制药,锅炉等工业部门.自力式温度调节阀 产品特点本阀无需电或压缩空气等外界能源,安全可靠.感温液体膨胀均匀,比例式调节控制,控制精度高,工作稳定,有效节约能源,平衡式阀体设计,使阀能在更大压差下工作,线性或等百比流量特性,温度设定操作简单方便,体积小,重量轻,安装方便.自力式温度调节阀 工作原理自力式温度调节阀按作用形式可分；加热用温控型,冷却用温控型,合流(分流)温度调节型.是利用感温液体受热膨胀,遇冷收缩及液体不可压缩的原理进行调节.将温度传感器插入需要控制温度的介质中,当介质温度升高时,感受温液体膨胀,作用力克服了弹簧阻力,推动阀芯向下位移,阀门趋于关闭状态,从而减少热媒介质的流量；反之当介质温度低于设定温度时,感温液体收缩,复位弹簧推动阀芯开启状态,增加热媒介质流量,使被控介质温度趋于升高.循环往复,从而使被控介质的温度值始终保持在设定温度允许的范围内.自力式温度调节阀 主要零件材料

材料代号		C(WCB)	P(304)	R(316)
主要零件	阀体,阀盖	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(316)
	阀芯,阀座	1Cr18Ni9Ti(304)	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	波纹管套	1Cr18Ni9Ti,1Cr18Ni12Mo2Ti
	平衡波纹管	1Cr18Ni9Ti
	温包	H62,1Cr18Ni9Ti
	毛细管	H62,1Cr18Ni9Ti
	接头	H62,1Cr18Ni9Ti

自力式温度调节阀 主要技术参数

公称通径mm		15	20	25	32	40	50	65		80		100	125		150	200
额定流量            系数Kv	单座	5	7	11	20	30	48	75		120		190	300		480	760
	双座			12	22	33	53	83		132		209	330		528	836
	套筒			11	20	30	48	75		120		190	300		480	760
额定行程L(mm)		6			8	10	14		20							35
允许最大压差(MPa)		1.6									1.5			0.5
温度调节范围(℃)		0-70,50-120,100-170,150-220,200-270
调节精度(%)		±5
允许超载值(℃)		分别为上述温度调节范围上限加50
使用环境温度(℃)		-40∼+80
安装接头		G1"
毛细管长度(m)		3,5,8
允许泄漏量	硬密封(L/h)	单座≤10-4×阀额定容量(IV级)；双座,套筒≤5×10-3阀额定容量(II级)；
	软密封(ml/min)	0.15	0.15	0.15	0.30	0.30	0.45	0.60		0.90		1.70	4.0		4.0	6.75

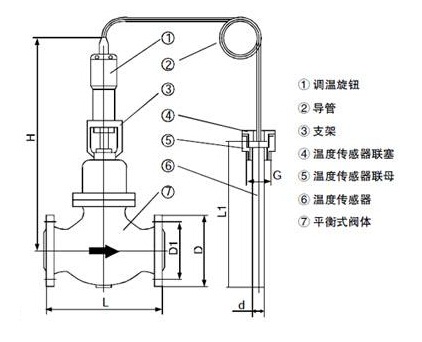

自力式温度调节阀 主要外形尺寸

公称通径DN(mm)	L(mm)	D(mm)	L1(mm)	H(mm)	G(mm)	导管长(m)	D(mm)	D1(mm)	螺栓孔(n-Ф)
32	180	25	430	380	1-1/4"	3	135	100	4-18
40	200	25	430	410	1-1/4"	3	145	110	4-18
50	230	25	430	450	1-1/4"	3	160	125	4-18
65	290	25	430	490	1-1/4"	3	180	145	4-18
80	310	25	430	530	1-1/4"	3	195	160	8-18
100	350	25	430	560	1-1/4"	3	215	180	8-18
125	395	25	550	600	1-1/4"	4	245	210	8-18
150	470	25	550	640	1-1/4"	4	280	240	8-23
200	600	25	550	690	1-1/4"	4	335	295	12-23
注:如用户需要公称压力PN2.5MPa或公称通径为DN15,DN20,DN25的产品,请向我公司查询尺寸
