ZDLP电子式电动单座调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。ZDLP电子式电动单座调节阀广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。电子式电动单座调节阀 主要技术参数


公称通径mmG3/4”20253240506580100125150200250300350400
阀座通径mm34567810121520263240506680100125150200250300可与本公司
           商洽生产
额定流量系数kv直线型0.080.120.200.320.50.81.82.84.46.91117.627.5446911017627544069010001600
等百分比      1.62.546.310162540631001602504006309001440
公称压力(MPa)0.6,1.6, 2.5, 4.0, 6.4
行程(mm)1016254060100
流量特性直线直线,等百分比,快开
工作温度℃-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
法兰尺寸符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti
阀体型式直通单座铸造球型阀
上阀盖型式普通式(常温),热片式(中温),长颈式(低温)
配用电动执行机构型号PSLPSL-201PSL-202PSL-204PSL-208PSL-312PSL325
361L361LSA-08
           361LXA-08
361LSA-20361LSB-30361LSB-
           50
361LSC-65361LSC-99
防爆型361LXA-20361LXB-30361LXB-
           50



注:1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品,其法兰距按用户需要确定。
2.工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决电子式电动单座调节阀 执行机构


型号额定输出力N速度mm/s技术参数
PSL361LPSL361LPSL361LPSL361L
201361LSA-08
           361LXA-08
1000800
           800
0.254.2
           4.2
电源:AC220V 50Hz
           输入信号:DC4-20mA
           DC1-5V
           (信号线用屏蔽线)
           输出信号:DC4~20mA
           防护等级:IP67
           带手轮
电源:AC220V 50Hz
           输入信号:DC4-20mA
           DC1-5V
           (信号线用屏蔽线)
           输出信号:DC4~20mA
           防护等级:相当IP55
           隔爆标志:ExdⅡBT4
           带手柄
202361LSA-20
           361LXA-20
20002000
           2000
0.502.1
           2.1
204361LSB-30
           361LXB-30
45003000
           3000
0.503.5
           3.5
208361LSB-50
           361LXB-50
80005000
           5000
1.001.7
           1.7
312361LSC-651200065000.602.8
325361LSC-9925000100001.02.0


电子式电动单座调节阀 性能指标


基本误差%配3610L±2.5; 带定位器 ±1.0
回差%配361L ±2.0; 配PSL±1.0
死区%1.0
始终点偏差%电开始点±2.5
终点±2.5
电关始点±2.5
终点±2.5
可调范围50:1
额定行程偏差%2.5
泄量量L/H符合JB/T7387-94 IV级 小于阀的额定容量×10-4


电子式电动单座调节阀 允许压差


公称通径(mm)202540506580100150200250300
阀座直径(mm)10121520253240506580100125150200250300
执行机构允许压差△P(MPa)
配PSLPSL2026.46.46.44.903.141.921.230.78
PSL204     4.312.761.761.040.690.44
PSL208        1.861.230.780.500.350.20
PSL320           1.260.870.490.320.22
配361L361LSA-206.46.46.44.903.141.921.230.78
361LSB-50     4.793.061.961.160.760.49
361LSC-65        1.510.990.640.410.28
361LSC-99           0.630.440.250.160.11

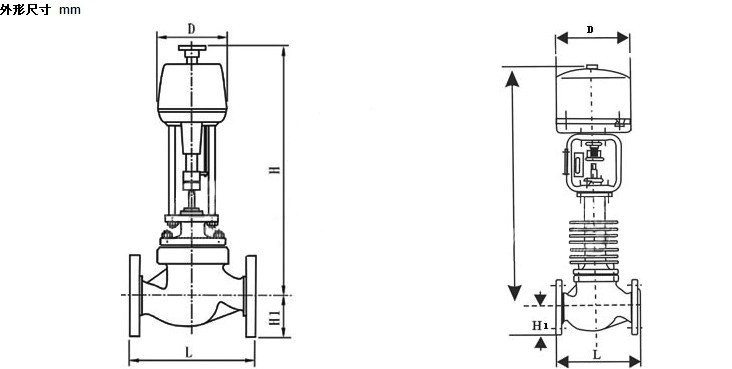

电子式电动单座调节阀 主要外形尺寸


公通径(mm)202540506580100150200250300
L(mm)PN1.6MPa181184222254276298352451600720820
PN4.0MPa194197235267292317368473600760850
PN6.4MPa206210251286311337394508650800870
H1(mm)67728792105110127174209300350
配PSLH(mm)普通型7387507657678458578751025104512521545
散热片型8889009309371025104210851285130518051825
D(mm)176225
重量(KG)15172429496182150211370570
配361LH(mm)普通型5015136506527707828001080112513451365
散热片型65166381582295096710101340138516251645
D(mm)225310
重量(KG)23243944647697203264418618
