ZZC(V)自力式差(微)压调节阀



ZZC(V)自力式差(微)压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01，PN10。差(微)压均可分段调节。从50mm.W.C至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统。控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压，端压，力为零)。差(微)压调节阀有B型和K型两种。B型阀阀芯初始位置常开，差(微)压增大时闭合。K型阀阀芯初始位置常闭，差(微)压增大时开启。特点无需停止生产即进行设定值的调整；
无填料，阀杆上、下活动时不存在磨擦，上密封绝对可靠；
执行机构敏感元件灵敏，极微小的压力变化会被感测出来；
阀体为四通形式，因而K、B型可通用一种阀体。应用A．氢冷发电机组密封油系统；
B．风机加热系统循环风量控制；
C．两种气体流量的配比控制；
D．泵旁路调节型号编制主要技术参数

公称通径DN(mm)		20	25	32	40	50	65	80	100
额定流量            系效Kv	ZZCP / ZZVP	8	11	20	32	50	80	100	160
	ZZCN	53	83
额定行程(mm)		6	8		10		15		20
公称压力PN(MPa)		0.10    1.0
差压调节范围(kPa)		0.5～5.5  5～10   9～14  13～19  18～24 22～28  26～33  31～38              36～44  42～51 49～58  56～66  64～78  76～90  8～100
介质温度(℃)		≤80
调节精度(％)		≤10
允许泄漏            量(l/h)	ZZCP / ZZVP	10-4×阀额定容量(Ⅳ级)
	ZZCN	5×10-3×阀额定容量(Ⅱ级)

注：1. ZZCP/ZZVP公称压力为0.1MPa，ZZCN为1.0MPa
        2. ZZCN差压调节范围为36～44，42～51，49～58，56～66，64～78，76～90，88～100KPa主要零件材料

序号	名称	材料	序号	名称	材料
1	封盖	2Cr13	1	上阀座	1Cr18Ni9Ti
2	弹簧座	45	2	下阀座	1Cr18Ni9Ti
3	弹簧	60Si2Mn	3	调节盘	2Cr13
4	托盘	1Cr18Ni9Ti	4	弹簧座	45
5	膜片	ding腈橡胶	5	波纹管	1Cr18Ni9Ti
6	小膜片	耐油橡胶	6	执行机构外腔	Q235
7	阀芯	PTFE	7	推杆	2Cr13
8	阀座	1Cr18Ni9Ti	8	阀杆	1Cr18Ni9Ti
9	阀体	ZG230-450            ZG1Cr18Ni9Ti	9	阀芯	1Cr18Ni9Ti
			10	阀体	ZG230-450

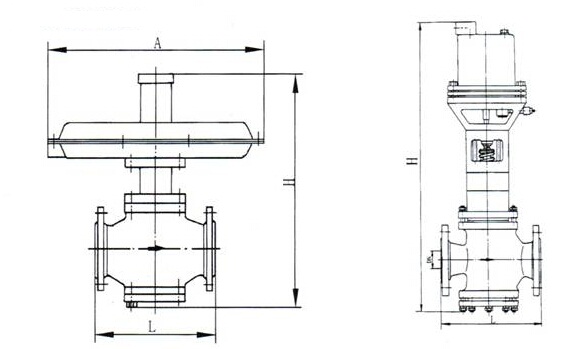

主要外形尺寸

DN		20	25	32	40	50	65	80	100
A		308	394	308	394	308	394	394	394
H	ZZCP / ZZVP	376	465	365	445	445	490	490	510
	ZZCN					536	536
L	ZZCP / ZZVP	150	160	180	200	290	290	310	350
	ZZCN					222	222
重量G（Kg）		12	13	15	17	20	38	38	43
导压管螺纹接头		M16×1.5
