ZDLS电子式电动高压角形调节阀由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。电子式电动高压角形调节阀 主要技术参数
| 公称通径(mm) | 6 | 10 | 15 | 25 |
| 阀座直径(mm) | 3 | 4 | 6 | 4 | 5 | 7 | 8 | 10 | 6 | 7 | 8 | 10 | 12 | 7 | 8 | 10 | 12 | 16 | 20 |
| 流量系数Kv | 0.04 | 0.1 | | 0.1 | 0.4 | | | | 0.4 | | | | | 1 | 1.6 | 2.5 | 4 | 6.3 | 8 |
| | 0.16 | 0.4 | 0.16 | | 1 | 1.6 | 2.5 | 0.63 | 1 | 1.6 | 2.5 | 4 | | | | | | |
| 0.063 | 0.25 | | 0.25 | 0.63 | | | | | | | | | | | | | | |
| 公称通径(mm) | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 阀座直径(mm) | 16 | 20 | 30 | 20 | 38 | 30 | 50 | 38 | 65 | 50 | 80 | 65 | 100 | 65 | 125 | 100 | 150 | 125 | 200 |
| 流量系数 | 6.3 | 8 | 16 | 8 | 25 | 16 | 40 | 25 | 63 | 40 | 100 | 63 | 160 | 100 | 250 | 160 | 400 | 250 | 600 |
| 可调范围 | Kv值<18时 r="20：1；Kv值">18时 R=30：1 |
| 公称压力 | 1.6、4.0、6.4、10、16、22、32MPa |
| 阀芯形式 | 套筒导向单座柱塞型阀芯 |
| 流量特性 | 直线 |
| 作用形式 | 电开式、电关式 |
| 工作温度 | 普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃ |
| 法兰标准 | 符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产 |
| 控制信号 | 4～20mA.DC; 1～5V.DC; 0～10V.DC (与所配执行机构有关) |
| 电 源 | S220V.AC, 50HZ; 380V.AC ,50HZ (与所配执行机构有关) |
| 公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
| 阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 流量系数Kv | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 可调范围 | 30：1 |
| 公称压力 | 标准产品1.6、4.0、6.4MPa； |
| 阀芯形式 | 单座柱塞型阀芯 |
| 流量特性 | 直线、等百分比 |
| 工作温度 | 普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃ |
| 法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产 |
注：工作温度、公称压力、公称通径超出列表范围的产品可与本公商洽解决。电子式电动高压角形调节阀 性能指标泄 漏 率： IV 级，小于额定流量的10-4回 差 ： 配3610L 执行机构为2.0%； 配PSL执行机构为 1.0% 基本误差： 配3610L执行机构为±2.5%； 配PSL执行机构为±1.0%注：测试使用的填料为标准聚四氟乙烯填料。电子式电动高压角形调节阀 主要零件材料阀体材质： ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蚀合金等芯座材质：1Cr18Ni9Ti、316、316L、耐磨蚀合金、F4等填料材质：聚四氟乙烯、柔性石墨电子式电动高压角形调节阀 允许压差
| 公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
| 阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 执行机构 | 允许压差△P（MPa） |
| 配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | | | | | | | | |
| PSL204 | | | | | | 4.31 | 2.76 | 1.76 | 1.04 | 0.69 | 0.44 | | | | | |
| PSL208 | | | | | | | | | 1.86 | 1.23 | 0.78 | 0.50 | 0.35 | 0.20 | | |
| PSL320 | | | | | | | | | | | | 1.26 | 0.87 | 0.49 | 0.32 | 0.22 |
| 配PSL | 361LSA-20 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | | | | | | | | |
| 361LSB-50 | | | | | | 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 | | | | | |
| 361LSC-65 | | | | | | | | | 1.51 | 0.99 | 0.64 | 0.41 | 0.28 | | | |
| 361LSC-99 | | | | | | | | | | | | 0.63 | 0.44 | 0.25 | 0.16 | 0.11 |
注：（1）实际配置需根据具体工艺参数确定。 （2）如果允许压差不清楚或最大工作压差超出列表范围，请与我们联系，采取适当的方法可解决。

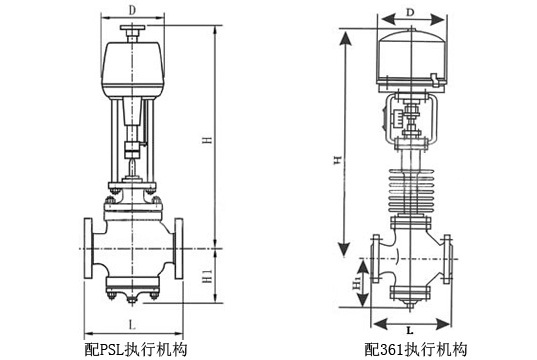

电子式电动高压角形调节阀 主要外形尺寸
| 公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L1(mm) | 98 | 105 | 105 | 120 | 135 | 190 | 225 | 270 | 315 | 367 | |
| L2(mm) | PN1.6MPa | 85 | 95 | 115 | 115 | 130 | 145 | 155 | 175 | 200 | 240 | 300 |
| PN4.0MPa | 85 | 95 | 115 | 115 | 130 | 145 | 155 | 175 | 200 | 240 | 300 |
| PN6.4MPa | 100 | 115 | 130 | 130 | 150 | 170 | 190 | 215 | 250 | 275 | 325 |
| 配PSL | H(mm) | 普通型 | 753 | 761 | 789 | 778 | 793 | 819 | 858 | 893 | 921 | 951 | 956 |
| 散热片型 | 883 | 891 | 919 | 908 | 923 | 892 | 1021 | 1056 | 1120 | 1150 | 1156 |
| D(mm) | 176 |
| 重量(KG) | 13.5 | 22.5 | 25.5 | | 29.5 | 50 | 60 | 78 | 119 | 157 | 255 |
| 配361L | H(mm) | 普通型 | 516 | 542 | 552 | | 688 | 744 | 783 | 818 | 976 | 1006 | 1036 |
| 散热片型 | 646 | 654 | 682 | | 818 | 907 | 946 | 981 | 1175 | 1205 | 1235 |
| D(mm) | 225 | 310 |
| 重量(KG) | 21 | 30 | 33 | 41 | 45 | 65 | 75 | 93 | 172 | 210 | 308 |
注：此表数据为标准配置数据，会因执行机构配置不同而变化。
