GLF-C星型方形卸灰阀



星型卸灰阀又名回转给料机，分GLF-C星型方形卸灰阀和GLY-C星型圆形卸灰阀，广泛应用于建材、冶金、化工、电力等部门作为各类除尘设备的灰斗卸料装置，也可作为各种磨机、烘干机、料仓等设备的给卸料装置，适用于干燥粉状和小颗状物料，星型卸灰阀依靠物料的重力作用及给料机工作机构的强制作用，将仓内的物料卸出并连续均匀地喂入下一装置中去。产品特点星型卸灰阀主要由壳体、叶轮和端盖组成。采用优质钢板焊接结构，叶片耐磨性强，集传动装置、传动轴、叶片联为一体。具有工作平稳可靠，落料均匀，轻便节能的特点。由于星型卸灰阀的轴承和减速机都是向外凸出，能够避免粉尘挤进轴承和大颗粒物料卡死现象。
工作时由减速电机通过联轴带动叶轮转动，把壳体上部的物料均匀带到下部，由下一个装置把物料送走。所以，星型卸灰阀只能直立安装，而不允许水平安装，给料机的上部要保持一定的料柱。主要技术参数

适用介质	工作温度	卸灰能力
干燥粉尘	150℃	4.5-160m3/h

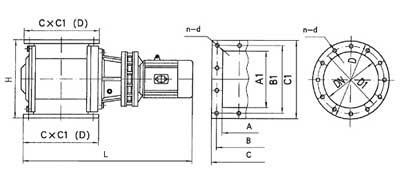

主要外形连接尺寸

A1×A	B1×B	C1×C	DN	D	D1	H	L	n-d	传动功率型号	功率KW	卸灰能力 m3/h	重量kg
150×150	200×200	230×230	150	230	200	250	870	8-Φ13	BLY-15-43	0.75	5	121
200×200	260×260	300×300	200	300	260	300	910	8-Φ17	BLY-15-43		12	178
300×200	360×260	400×300	300	910	8-Φ17	BLY-15-43	18	214
250×250	310×310	350×350	250	350	310	350	910	8-Φ17	BLY-15-43		24	258
300×300	360×360	400×400	300	400	360	450	1140	8-Φ17	BLY-18-59	1.5	30	308
400×300	460×360	500×400	450	1140	10-Φ17	BLY-18-59	40	335
500×300	460×360	600×400	450	1140	12-Φ17	BLY-18-59	50	65
400×400	560×360	500×500	400	500	460	600	1220	12-Φ20	BLY-22-71	3	60	398
500×400	460×460	600×500	600	1220	14-Φ26	BLY-22-71	75	428
500×500	570×570	630×630	500	630	570	760	1400	16-Φ26	BLY-22-71		118	524
700×500	770×570	830×630	760	1400	18-Φ26	BLY-22-71	160	654
