SQ48X-1三通切换阀(下切换)
SQ48X-1三通切换阀（又称下切换），由四通体、阀座、阀塞、阀杆、密封圈等零件组成。阀杆连带阀塞上下运动，实现阀门的启闭。上下阀座上装有硅橡胶密封圈，分别封闭上下两通。
SQ48X-1三通切换阀的驱动可采用气缸、油缸、电动推杆等不同的操作方式，阀杆只做直线运动，其行程和推力见注，驱动装置用户自备，也可提出要求特殊订货处理。主要性能参数采用气动驱动装置：气源压力0.35-0.6Mpa
采用油缸驱动装置：液压0.8Mpa公称压力：0.25Mpa
介质压力：0.05Mpa
适用温度：≤180℃
密封材料：硅橡胶
启闭时间：2-6S

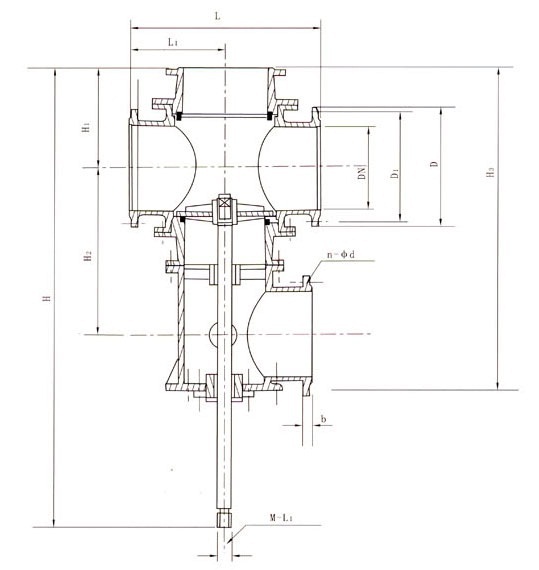

主要外形连接尺寸| DN | D | D1 | N-φd | b1 | L | L1 | H1 | H2 | H3 | H | M-L1 | 推力（N) |
| 350 | 490 | 445 | 12-φ22 | 20 | 800 | 400 | 410 | 600 | 350 | 1910 | M36×2-40 | 350 |
| 400 | 540 | 495 | 16-φ22 | 20 | 860 | 430 | 450 | 650 | 380 | 2060 | M36×2-40 | 380 |
| 500 | 645 | 600 | 20-φ22 | 20 | 920 | 460 | 550 | 875 | 430 | 2475 | M40×2-50 | 430 |
| 600 | 755 | 705 | 20-φ26 | 22 | 1000 | 500 | 600 | 975 | 500 | 2700 | M44×2-60 | 500 |
| 700 | 860 | 810 | 24-φ26 | 22 | 1200 | 600 | 650 | 1075 | 550 | 3075 | M48×2-80 | 550 |
| 800 | 975 | 920 | 24-φ30 | 22 | 1400 | 700 | 700 | 1175 | 600 | 3375 | M56×2-80 | 600 |
| 900 | 1075 | 1020 | 24-φ30 | 22 | 1400 | 700 | 750 | 1280 | 650 | 3580 | M60×2-100 | 650 |
| 1000 | 1175 | 1120 | 28-φ30 | 24 | 1500 | 750 | 800 | 1400 | 700 | 3850 | M60×2-100 | 700 |
