RGP745Y液动均压放散阀
RGP745Y液动放散阀-均压放散阀适用于高炉工程煤气均压放散系统，是一种密闭型阀门，RGP745Y液动放散阀-均压放散阀采用液压驱动，油压10-20mpa,启闭时阀≤5S，RGP745Y液动放散阀-均压放散阀采用内开盘式和金属密封和橡胶密封的双重密封结构，帮密封可靠， 密封件表面堆焊合金，耐磨性好，故可用于脏煤气及其它含粉尘气体。主要性能参数
| 公称压力 | 0.25PMa |
| 适用介质 | 煤气 |
| 适用温度 | ≤200℃ |
| 主要零件材料 | 铸钢 |
| 法兰连接尺寸 | GB/T17241.6-1998 |
| 液压 | 8.0MPa |

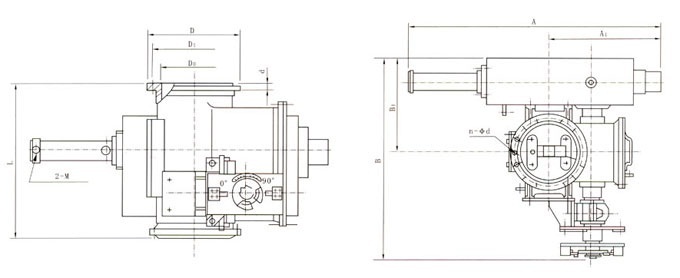

主要外形连接尺寸| DN | L | D0 | D | D1 | b | n-φd | A | A1 | B | B1 | Z-M | 质量 （Kg） | 炉容 （m3） | 图号 |
| 200 | 700 | 100 | 320 | 280 | 22 | 8-φ18 | 1100 | 540 | 1065 | 452 | M18×1.5 | 400 | 650 | |
| 250 | 760 | 150 | 375 | 335 | 24 | 12-φ18 | 1250 | 600 | 1120 | 480 | M18×1.5 | 550 | 750 | |
| 300 | 820 | 200 | 440 | 395 | 24 | 12-φ23 | 1400 | 600 | 1230 | 530 | M22×1.5 | 720 | 1000 | |
| 350 | 870 | 250 | 490 | 448 | 26 | 12-φ23 | 1596 | 730 | 1289 | 604 | M22×1.5 | 1046 | 1200 | DT890 |
| 400 | 920 | 300 | 540 | 492 | 26 | 16-φ23 | 1790 | 800 | 1365 | 690 | M27×2 | 1455 | 1500 | DT889 |
| 450 | 970 | 350 | 595 | 550 | 26 | 16-φ23 | 1941 | 880 | 1482 | 724 | M27×2 | 1611 | 1500-2500 | DT888 |
| 500 | 1020 | 400 | 645 | 600 | 28 | 20-φ23 | 2120 | 980 | 1550 | 800 | M27×2 | 1900 | 3204000 |
