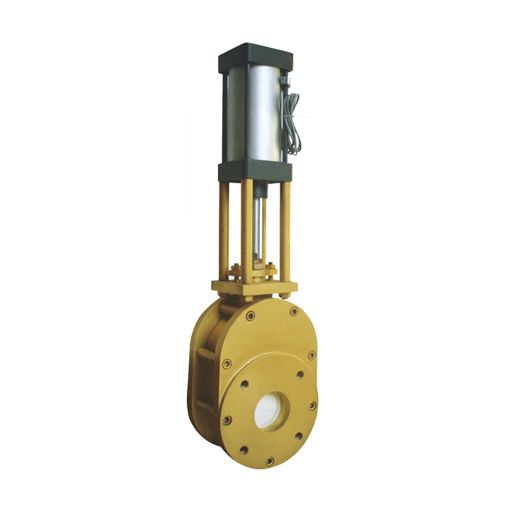

Z643TC气动单闸板陶瓷闸阀/ Z644TC气动双闸板陶瓷闸阀用于电厂干灰系统仓泵进料阀，可用于高硬度的颗粒介质，也可用于矿山、造纸、化工等各类有磨损的干粉尘、水蒸气的官道上作启闭之用。公称压力1.0MPa，适应温度≤150℃。密封面采用硬密封与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高，使用寿命是普通材料阀门的510倍。因此具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小，所以本阀为用户带来极高的经济利益。本阀料口全流通无阻挡物，有压缩空气自动吹堵装置，卡灰、积灰现象少。本阀采用高档曾韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装。
陶瓷闸阀 结构特点1、 以气缸为驱动装置，直接推动闸板上下运动，启闭速度快。2、 双闸板间采用浮动连接，在介质压力作用下形成可靠的单向密封。同时浮动连接可令闸板启闭时因轴线不同心而旋转上升，使闸板与阀座间的磨擦纹路均匀分布，不会产生线装磨损，大大提高使用寿命，3、 阀体及闸板密封面衬耐磨陶瓷，耐磨性能优越。4、 体积小，便于运输，安装和维护。陶瓷闸阀 工作原理当气缸通过阀杆带动闸板下行时，闸板与阀体密封面吻合，将通道切断，即为关闭；反之则为开启。陶瓷闸阀 安装、使用与保养1、 安装前应将阀门清洗干净，并清除在运输过程中可能造成的缺陷。2、 核对阀门上的标识及铭牌是否符合使用要求。3、 本阀阀门可安装在任意角度的管道上。4、 本阀门运行时应全开或全关，不能做节流阀使用，否则密封面将被冲刷导致加速磨损。5、 若长期存放，应存在于干燥通风的室内，定期检查，防止生锈。6、 运输过程中防止磕碰。陶瓷闸阀 应用规范单闸板陶瓷闸阀
| 设计与制造 | JB/T 8691 |
| 连接端尺寸 | 结构长度 | 厂商标准 |
| 法兰尺寸 | 厂商标准 |
| 检验与试验 | GB/T JB/T8691 |
| 材料 | 碳钢 | GB/T 12229 |
| 标志 | GB/T 12220 |
| 供货 | GB/T 12252 |
双闸板陶瓷闸阀
| 设计与制造 | GB/T 12224 |
| 连接端尺寸 | 结构长度 | 厂商标准 |
| 法兰尺寸 | JB/T 79.1 |
| 检验与试验 | GB/T 9092 |
| 材料 | 碳钢 | GB/T 12229 |
| 不锈钢 | GB/T 12230 |
| 标志 | GB/T 12220 |
| 供货 | GB/T 12252 |
单闸板陶瓷闸阀 主要零件材料
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 阀体 | WCB | 5 | 销轴 | GB/T 882 |
| 2 | 阀座 | A 105+工程陶瓷 | 6 | 阀杆 | Q235+镀铬 |
| 3 | 阀板 | 合金钢+工程陶瓷 | 7 | 气动装置 | |
单闸板陶瓷闸阀 主要外形尺寸
| DN | PN(10kg) | L | K | H | n-Md | 气缸进气孔2-A |
| 50 | 10 | 100 | 125 | 320 | 4-M16 | 2-G1/4 |
| 65 | 100 | 145 | 345 | 4-M16 | 2-G1/4 |
| 80 | 100 | 160 | 380 | 8-M16 | 2-G1/4 |
| 100 | 100 | 180 | 440 | 8-M16 | 2-G1/4 |
| 125 | 100 | 210 | 465 | 8-M16 | 2-G1/4 |
| 150 | 100 | 240 | 620 | 8-M20 | 2-G1/4 |
| 200 | 100 | 295 | 650 | 8-M20 | 2-G1/4 |

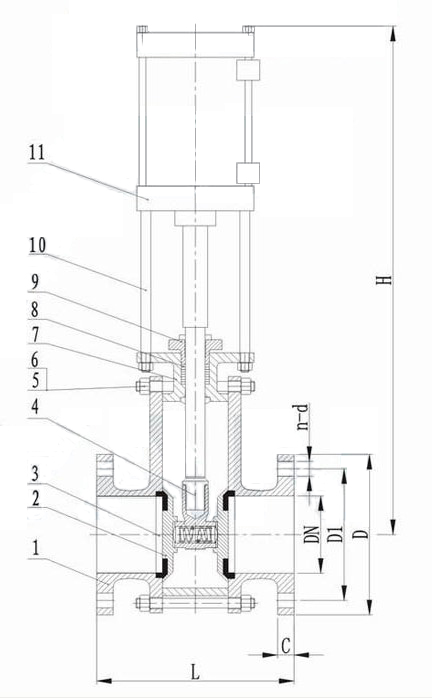

双闸板陶瓷闸阀 主要零件材料
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 阀体 | WCB | 7 | 中阀体 | WCB |
| 2 | 阀板 | 复合工程陶瓷 | 8 | 填料 | 柔性石墨 |
| 3 | 阀座 | 复合工程陶瓷 | 9 | 填料压盖 | 2Cr13 |
| 4 | 阀杆 | 2Cr13 | 10 | 支架 | Q235 |
| 5 | 双头螺栓 | 35CrMoVA | 11 | 气动装置 | |
| 6 | 螺母 | 25 | |
双闸板陶瓷闸阀 主要外形尺寸
| DN | PN(10kg) | L | D | D1 | C | H | n-d |
| 50 | 10 | 200 | 160 | 125 | 16 | 520 | 4-φ18 |
| 65 | 220 | 180 | 145 | 18 | 595 | 4-φ18 |
| 80 | 240 | 195 | 160 | 20 | 635 | 8-φ18 |
| 100 | 280 | 215 | 180 | 20 | 630 | 8-φ18 |
| 125 | 300 | 245 | 210 | 22 | 715 | 8-φ18 |
| 150 | 320 | 280 | 240 | 24 | 840 | 8-φ23 |
| 175 | 320 | 310 | 270 | 26 | 885 | 8-φ23 |
| 200 | 350 | 335 | 295 | 26 | 1155 | 8-φ23 |
| 250 | 400 | 405 | 350 | 30 | 1400 | 8-φ23 |
| 300 | 450 | 460 | 400 | 30 | 1800 | 12-φ23 |
