GD-J(b) 手动高真空挡板阀
GD-J(b) 型系列手动高真空挡板阀(又称角阀)是真空系统中的重要元件之一，该阀传动部件采用螺纹结构，依靠人手旋转手轮、启闭阀板。
GD-J(b) 型系列手动高真空挡板阀适用介质为空气及非腐蚀性气体。主要技术性能
| 适用范围(Pa) | 2x105～1.3x10-6 |
| 阀门漏率(Pa.L/S) | ≤1.3x10-7 |
| 适用温度（℃） | -25～+40 |
| 法兰标准 | GB4982 |
| 安装位置 | 任意 |

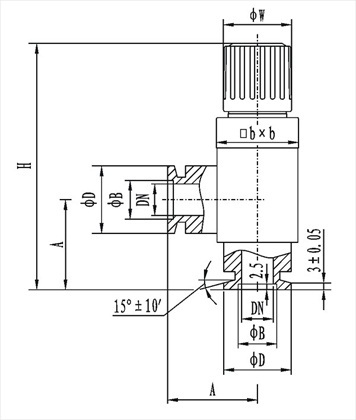

 型系列手动高真空挡板阀结构图.jpg)
主要外形连接尺寸| 型号 | 通径(DN) | ΦD | ΦB | ΦW | H | A | bxb |
| GD-J10(b)/KF | 10 | 30 | 12.2 | 36 | 116 | 40 | 37x37 |
| GD-J16(b)/KF | 16 | 30 | 17.2 | 36 | 116 | 40 | 37x37 |
| GD-J25(b)/KF | 25 | 40 | 26.2 | 50 | 144 | 50 | 61x61 |
| GD-J40(b)/KF | 40 | 55 | 41.2 | 56 | 174 | 65 | 81x81 |
