GQC电磁高真空充气阀
GQC-1．5 GQC-5型电磁高真空充气阀是以电磁力为动力，当接通电源时，阀门被关闭，使真空系统与大气隔离；切断电源时，阀门处于开启状态，随之大气由外界引入真空系统。GQC-4A型电磁高真空充气阀具有通电开启和通电关闭两种功能，阀内带有空气过滤器，可用作向真空系统充气。
电磁高真空充气阀阀门适用的介质为空气及非腐蚀性气体。主要技术性能
| 性能参数 | GQC-1.5 | GQC-5 | GQC-5/KF | GQC-4A |
| 适用范围(Pa) | 105～1.3x10-4 | |||
| 阀门漏率(Pa.L/S) | ≤1.3x10-4 | |||
| 法兰标准 | 焊接式连接；GB4982 | GB4982 | ||
| 标准出厂 | 断电时阀门处于开启状态 | |||

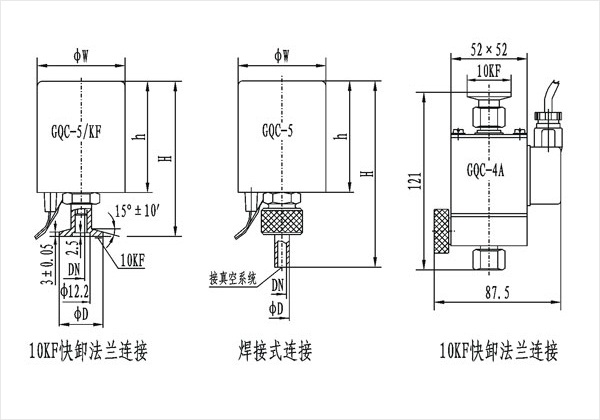

连接及外形尺寸| 型号 | 通径(DN) | ΦW | ΦD | H | h | 电气参数 | |
| 电源 | 功率 | ||||||
| GQC-1.5 | 1.5 | 52 | 7 | 112 | 66 | DC36V | 3.3W |
| GQC-5 | 5 | 60 | 10 | 136 | 90 | DC36V | 6.5W |
| GQC-5/KF | 5 | 60 | 30 | 119 | 90 | DC36V | 6.5W |
| GQC-4A | 4 | 尺寸如图所示 | DC36V | ||||
| AC220V | 3.6W | ||||||
