DYC-Q低真空电磁压差充气阀
DYC-Q型系列低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。其工作原理是机械泵的电源和电磁阀线圈的电源接在同一电路上，当机械真空泵因工作需要突然停电、停止运转时，该阀利用大气压力使阀芯自动关闭，截止和真空系统相连的通道，同时向泵内放大气，防止机械泵油返回真空系统，起到了保护真空系统作用，有利于机械泵再启动。
DYC-Q型系列低真空电磁压差充气阀适用的工作介质为空气及非腐蚀性气体。主要技术性能
| 适用范围(Pa) | 105～102 |
| 阀门漏率(Pa.L/S) | ＜6.5x10-2 |
| 介质温度(℃) | -25～+40 |
| 开闭时间(S) | ≤3 |
| 电源电压(V/Hz) | 220/50 |
| 安装方式 | 垂直 |

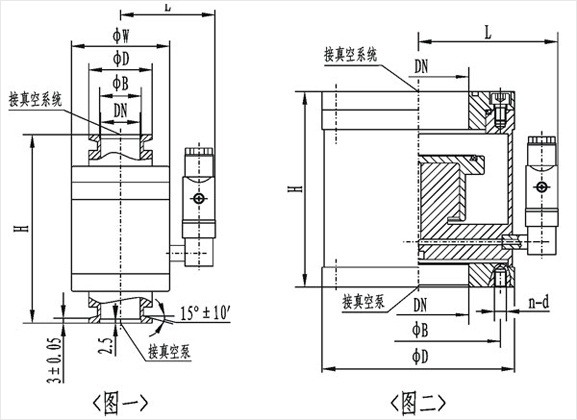

(图一)连接及外形尺寸(GB4982)| 型号 | 通径(DN) | ΦW | ΦD | ΦB | H | L | 法兰标准 |
| DYC-Q16/KF | 16 | 60 | 30 | 17.2 | 115 | 63 | GB4982 |
| DYC-Q25/KF | 25 | 70 | 40 | 26.2 | 130 | 67 | |
| DYC-Q40/KF | 40 | 100 | 55 | 41.2 | 160 | 81 | |
| DYC-Q50/KF | 50 | 110 | 75 | 52.2 | 195 | 85 | / |
| 型号 | 通径(DN) | ΦD | ΦB | H | L | n-d | 法兰标准 |
| DYC-Q16 | 16 | 60 | 45 | 75 | 63 | 4-M6 | GB/T6070 |
| DYC-Q20 | 20 | 65 | 50 | 80 | 67 | ||
| DYC-Q25 | 25 | 70 | 55 | 90 | 67 | ||
| DYC-Q32 | 32 | 90 | 70 | 100 | 75 | 4-M8 | |
| DYC-Q40 | 40 | 100 | 80 | 110 | 81 | ||
| DYC-Q50 | 50 | 110 | 90 | 123 | 85 | ||
| DYC-Q65 | 65 | 125 | 105 | 147 | 95 | ||
| DYC-Q80 | 80 | 145 | 125 | 147 | 102 | ||
| DYC-Q100 | 100 | 165 | 145 | 140 | 112 | 8-M8 | |
| DYC-Q125 | 125 | 200 | 175 | 185 | 121 | 8-M10 | |
| DYC-Q160 | 160 | 225 | 200 | 210 | 138 | ||
| DYC-Q200 | 200 | 285 | 260 | 240 | 170 | 12-M10 | |
| DYC-Q250 | 250 | 335 | 310 | 285 | 195 | ||
| DYC-Q320 | 320 | 425 | 395 | 310 | 241 | 12-M12 |
