GI-A高真空蝶阀
GI-A型系列高真空蝶阀是用来接通或切断真空管路中的气流，阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，起到更好的密封作用。阀门开闭有锁定功能。
GI-A型系列高真空蝶阀适用的工作介质为空气和非腐蚀性气体。主要技术性能
| 适用范围(Pa) | 105～1.3x10-5 |
| 阀门漏率(Pa.L/S) | ＜1.3x10-6 |
| 介质温度（℃） | -25～+80（密封材料为腈橡胶） -30～+150（密封材料为氟橡胶） |
| 法兰标准 | GB/T6070 |
| 安装位置 | 任意 |

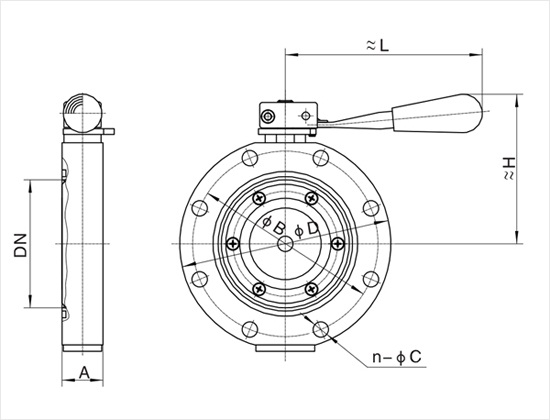

主要外形连接尺寸| 型号 | 通径（DN） | ΦD | ΦB | H | A | L | n-ΦC |
| GI-50A | 50 | 110 | 90 | 90 | 26 | 116 | 4-Φ9 |
| GI-63A | 63 | 130 | 110 | 100 | 32 | 132 | |
| GI-80A | 80 | 145 | 125 | 110 | 32 | 154 | 8-Φ9 |
| GI-100A | 100 | 165 | 145 | 120 | 32 | 154 | |
| GI-125A | 125 | 200 | 175 | 140 | 35 | 197 | 8-Φ11 |
| GI-150A | 150 | 225 | 200 | 155 | 35 | 197 | |
| GI-200A | 200 | 285 | 260 | 190 | 45 | 242 | 12-Φ11 |
| GI-250A | 250 | 335 | 310 | 225 | 50 | 330 | |
| GI-300A | 300 | 425 | 395 | 245 | 55 | 330 | 12-Φ14 |
