GI-C高真空蝶阀
GI-C型系列高真空蝶阀是用来调节真空系统中的气流量。调节角度范围0~90°。
GI-C型系列高真空蝶阀适用的工作介质为空气和非腐蚀性气体。主要技术性能
| 适用范围(Pa) | 105～1.3x10-5 |
| 阀门漏率(Pa.L/S) | ≤1.3x10-6 |
| 介质温度（℃） | -25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶) |
| 法兰标准 | JB919 |
| 安装位置 | 任意 |

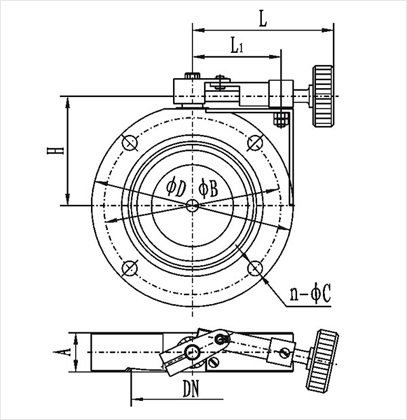

主要外形连接尺寸| 型号 | 通径(DN) | ΦD | ΦB | H | A | L | L1 | n-ΦC |
| GI-32C | 32 | 78 | 64 | 51 | 22 | 62 | 29 | 4-Φ7 |
| GI-40C | 40 | 85 | 70 | 55 | 65 | 32 | ||
| GI-50C | 50 | 110 | 90 | 69 | 71 | 45 | 4-Φ9 | |
| GI-63C | 63 | 130 | 110 | 72 | 26 | 87 | 55 | |
| GI-80C | 80 | 145 | 125 | 80 | 30 | 85 | 63 | |
| GI-100C | 100 | 170 | 145 | 93 | 110 | 75 | 4-Φ12 | |
| GI-150C | 150 | 220 | 195 | 122 | 35 | 155 | 98 | 8-Φ12 |
| GI-200C | 200 | 275 | 250 | 156 | 40 | 159 | 117 | |
| GI-250C | 250 | 330 | 300 | 259 | 45 | 167 | 132 | |
| GI-300C | 300 | 380 | 350 | 284 | 55 | 197 | 162 | 8-Φ14 |
注：GI-63C法兰连接为GB/T6070标准
