FJ61W承插焊针型阀
特性
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 承插焊连接
3. 结构特征: 锥面活动阀瓣,带散热式
4. 阀门检验与试验: JB/T9092-19995. 公称压力:≤10000Psi6. 适用工作温度:-29℃～+538℃7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质8. 公称通径: DN6,DN10,DN15,DN20,DN25…主要零件材料

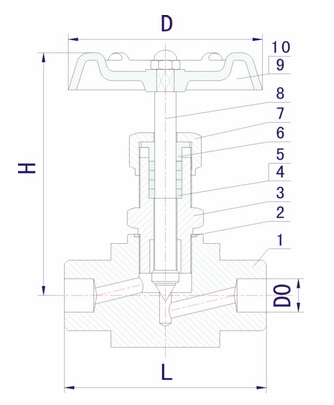

| 序号 | 零件名称 | 材质 |
| 1 | 阀体 | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 阀盖垫片 | 紫铜、 PTFE |
| 3 | 阀盖 | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 填料垫 | PTFE 柔性石墨、金属盘根 |
| 5 | 填料 | PTFE 柔性石墨 |
| 6 | 填料压盖 | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 锁紧螺母 | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 手轮 | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 带帽螺母 | 20# A105 SS304 SS304L SS316 SS316L |
主要外形尺寸| 公称通径 DN | D0 | D | L | H |
| DN6 | ø14 | ø70 | 60 | 74 |
| DN10 | ø18 | ø80 | 60 | 85 |
| DN15 | ø22 | ø80 | 65 | 102 |
