J49W/H压力计针型阀
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 法兰连接
3. 结构特征: 锥面密封,活动阀瓣
4. 阀门检验与试验: GB/T13927-19925. 公称压力: ≤10000Psi6. 适用工作温度: -29℃～+538℃7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…主要零件材料
| 序号 | 零件名称 | 材质 |
| 1 | 法兰 | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 管接头 | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 垫片 | 紫铜、PTFE RTFE |
| 4 | 螺纹套 | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 阀体 | 20# A105 SS304 SS304L SS316 SS316L |
| 6 | 填料垫 | PTFE 柔性石墨、金属盘根 |
| 7 | 填料 | PTFE 柔性石墨 |
| 8 | 填料压盖 | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 锁紧螺母 | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 手轮 | 20# A105 SS304 SS304L SS316 SS316L |
| 12 | 带帽螺母 | 20# A105 SS304 SS304L SS316 SS316L |
| 13 | 阀杆 | 20# A105 SS304 SS304L SS316 SS316L |

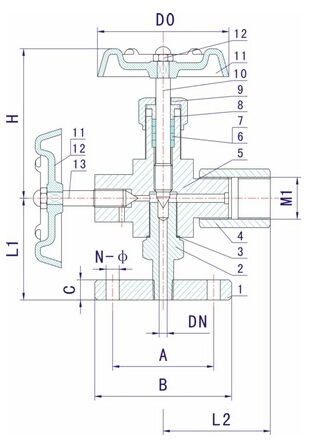

主要外形尺寸| 公称通径DN | M1 | B | L1 | L2 | H | D0 |
| DN6 | M20X1.5 | 70 | 62 | 60 | 86 | 60 |
