J23W外螺纹针型阀
J23W外螺纹针型阀特性
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 外螺纹对焊接管式
3. 结构特征: 锥面密封,活动阀瓣4. 阀门检验与试验: GB/T13927-19925. 公称压力: ≤10000Psi6. 适用工作温度: -29℃～+200℃7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质

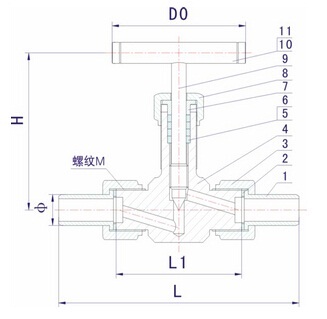

8. 公称通径:DN6,DN10,DN15,DN20,DN25…主要零件材料
| 序号 | 零件名称 | 材质 |
| 1 | 焊接接管 | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 平垫圈 | PTFE RTFE铜 |
| 3 | 连接螺母 | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 阀体 | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 填料垫 | PTFE 柔性石墨、金属盘根 |
| 6 | 填料 | PTFE 柔性石墨 |
| 7 | 填料压盖 | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 锁紧螺母 | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 手柄 | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 内六角螺钉 | 20# A105 SS304 SS304L SS316 SS316L |
主要外形尺寸| 公称通径 DN | ø | L1 | L | H | D0 |
| DN6 | ø14 | 66 | 140 | 84 | 63 |
| DN10 | ø18 | 78 | 160 | 93 | 78 |
