J24W/H外螺纹角式针型阀
主要性能参数1. 制造标准：GB/T12224-2005 JB/T7747-1995
2. 连接形式：接管对焊连接
3. 结构特征：锥面密封，活动阀瓣，直角式
4. 阀门检验和试验: GB/T13927-19925. 公称压力:≤10000Psi6. 适用工作温度:-29℃～+200℃7. 适用介质: 水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…主要零件材料

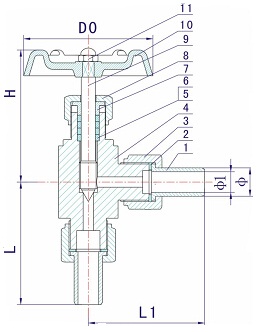

| 序号 | 零件名称 | 材质 |
| 1 | 焊接接管 | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 平垫圈 | PTFE RTFE |
| 3 | 连接螺母 | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 阀体 | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 填料垫 | PTFE 柔性石墨、金属盘根 |
| 6 | 填料 | PTFE 柔性石墨 |
| 7 | 填料压盖 | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 锁紧螺母 | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 手轮 | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 带帽螺母 | 20# A105 SS304 SS304L SS316 SS316L |
主要外形尺寸| 公称通径 DN | ø | ø1 | L1 | L | H | D0 |
| DN6 | ø14 | ø12 | 60 | 66 | 76 | 70(60) |
| DN10 | ø18 | ø14 | 60 | 66 | 76 | 80(60) |
| DN15 | ø22 | ø17 | 65 | 71 | 81 | 80(70) |
| DN20 | ø28 | ø19 | 67 | 73 | 110 | 110(80) |
| DN25 | ø33 | ø22 | 73 | 79 | 130 | 130(100) |
