ZJHN气动薄膜双座调节阀



ZJHN气动薄膜双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。气动双座调节阀 主要零件材料

零件名称	材料	温度范围
阀体上阀盖	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-250～550℃
阀芯、阀座	1Cr18Ni9	-250～550℃
	0Cr18Ni12Mo2Ti	-250～550℃
填 料	聚四氟乙烯	-40～200℃
膜 片	丁晴橡胶夹增强涤沦织物
压缩弹簧	60Si2Mn
膜 盖	A3

气动双座调节阀 主要技术参数

公称通径mm			25	32	40	50	65	80	100	125	150	200	250	300	400
额定流量系数kv			10	16	25	40	63	100	250	250	400	630	100	1600	2700
公称压力MPa			1.6 4.0 6.4
行　程mm			16		25		40			63			100
介质温度℃			-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
流量特性			直线、等百分比
法兰标准			符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体            材质	PN            (MPa)	1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.0	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖型式			普通式（常温型），热片式（中温型）
可调比			30:1
气源接头			M16×1.5

注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。气动双座调节阀 执行机构

型　号	ZHA(B)-1	ZHA(B)-2	ZHA(B)-3	ZHA(B)-4	ZHA(B)-5	ZHA(B)-6
有效面积cm2	200	280	400	630	1000	1600
行　程mm	10	16	25	40	60	1000
弹簧范围KPa	20～100(标准)；20～100、40～200、20～60、60～100、80～240

气动双座调节阀 性能指标

项目		指标值
基本误差％	不带定位器	±5.0
	带定位器	±1.0
回差％	不带定位器	3.0
	带定位器	1.0
死区％	不带定位器	3.0
	带定位器	0.4
允许泄漏量L/h		1×10-3×阀额定容量

可配附件定位器：电气阀门定位器手轮 电磁阀限位开关电/气转换器 空气过滤减压器气动双座调节阀 允许压差

供气压力            MPa	弹簧压力            KPa	公称通径
		25	32	40	50	65	80	100	125	150	200	250	300
0.14	20-100	5.4	4.4	4.9	3.8	4.7	3.6	2.8	3.75	2.7	2.15	2.0	1.7
0.24	40-200	10.8	8.8	9.8	7.6	9.4	7.2	5.6	7.5	5.4	4.3	4.0	3.4

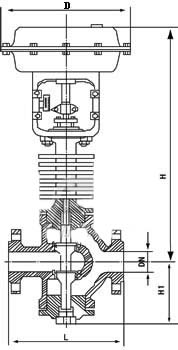

注：使用条件为阀杆在介质流出端关闭时P2=0状态下。气动双座调节阀 要外形尺寸

公通径(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L            (mm)	PN1.6MPa	185	200	220	250	275	300	350	410	450	550	670	770
	PN4.0MPa	190	210	230	255	285	310	335	425	460	560	740	805
	PN6.4MPa	200	210	235	265	295	320	370	440	475	570	750	820
H            (mm)	普通型	567	570	645	650	877	887	899	1058	1068	1110	1498	1574
	散热片型	697	700	775	780	1040	1050	1062	1257	1267	1309	1743	1819
H1(mm)		117	120	139	144	188	208	220	268	278	320	441	503
D(mm)		225				360			470			620
重量(KG)		33	35	47	51	98	111	148	236	292	433	760	920
