ZJHM气动套筒调节阀



ZJHM气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：
1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单，装拆维修方便。气动套筒调节阀 主要技术参数

公称通径mm			25	40		50	65	80	100	150		200	250	300	350	400
阀座直径mm			25	32	40	50	65	80	100	125	150	200	250	300	可与本公司            商洽生产
额定流量            系数Kv		直线	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	10	16	25	40	63	100	160	250	400	630	900	1440
公称压力MPa			0.6 1.6 4.0 6.4
行程mm			16	25			40			60			100
流量特性			直线、等百分比、快开型
介质温度℃			-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰标准			符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质	PN            (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式			直通单座铸造球型阀
阀芯材质			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式			普通式(常温型)、热片式(中温型)、低温型
可调比R			50:1
气源接头			M16×1.5

注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。 气动套筒调节阀 主要零件材料

零件名称	材料	温度范围
阀体上阀盖	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-40～600℃
阀芯、阀座	1Cr18Ni9	-250～550℃
	0Cr18Ni12Mo2Ti	-250～550℃
填 料	聚四氟乙烯	-40～200℃
膜 片	丁晴橡胶夹增强涤沦织物
压缩弹簧	60Si2Mn
膜 盖	A3

气动套筒调节阀 执行机构主要技术参数

型　号	ZHA(B)-22	ZHA(B)-23	ZHA(B)-34	ZHA(B)-45
有效面积cm2	350	350	560	900
行　程mm	16	25	40	60
弹簧范围KPa	20～100(标准)；40～200；80～240；20～60；60～100

气动套筒调节阀 性能指标

项目		指标值	项目				指标值
基本误差％	不带定位器	±5.0	始            终            点            偏            差            ％	气关	不带定位器	始点	±5.0
						终点	±2.5
	带定位器	±1.0			带定位器	始点	±1.0
						终点	±1.0
回差％	不带定位器	3.0		气开	不带定位器	始点	±2.5
						终点	±5.0
	带定位器	1.0			带定位器	始点	±1.0
						终点	±1.0
死区％	不带定位器	3.0
	带定位器	0.4	允许泄漏量L/h				1×10-3×            阀额定            容量
额定行程偏差％		±2.5

注：本产品执行GB/T4213-92国家标准。气动套筒调节阀 允许压差

开关            方式	执行            机构            型号	弹簧            范围            KPa	气源            压力            KPa	需            要            附            件	公称通径（阀座直径）mm
					25	40	50	65	80	100	150	200
气            关	ZHA-22	20～100            20～100            40～200	0.14            0.25            0.40	-            P            P或R	3.00            6.4            6.4
	ZHA-23	20～100            20～100            40～200	0.14            0.25            0.40	-            P            P或R		2.25            6.4            6.4	1.95            6.4            6.4
	ZHA-34	20～100            20～100            40～200	0.14            0.25            0.40	-            P            P或R				2.36            6.4            6.4	2.04            6.4            6.4	1.67            6.4            6.4
	ZHA-45	20～100            20～100            40～200	0.14            0.25            0.40	-            P            P或R							1.41            6.4            6.4	1.14            6.4            6.4
气            开	ZHA-22	20～100            40～200            80～240	0.14            0.25            0.40	-            P或R            P		1.5            4.5            6.4
	ZHA-23	20～100            40～200            80～240	0.14            0.25            0.40	-            P或R            P			1.13            3.38            6.40	0.98            2.93            6.4
	ZHA-34	20～100            40～200            80～240	0.14            0.25            0.40	-            P或R            P				1.18            3.54            6.4	1.02            3.06            6.4	0.84            2.51            5.85
	ZHA-45	20～100            40～200            80～240	0.14            0.25            0.40	-            P或R            P							0.71            2.12            4.94	0.57            1.71            4.00

注：1、P－阀门定位器；R－压力继动器。
　　2、允许压差为阀关闭P2=0状态，△P的最大值。
    3、最大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。可配附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等气动套筒调节阀 主要外形尺寸

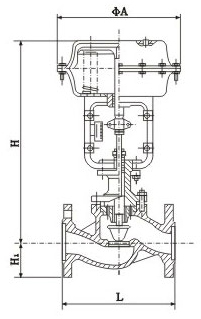

DN	L			H		H1				质量(kg)		φA
	PN16	PN40	PN64	普通	高温	PN6	PN16	PN40	PN64	PN6            PN16	PN40            PN64
25	185	197	210	410	560	50	57		70	20	24	285
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600		650	890	1150	160	170	187	207	175	250
250	730		775	1203	1523	187	202	225	235	350	470	580
300	850		900	1234	1554	220	230	257	265	500	660
