ZZY型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

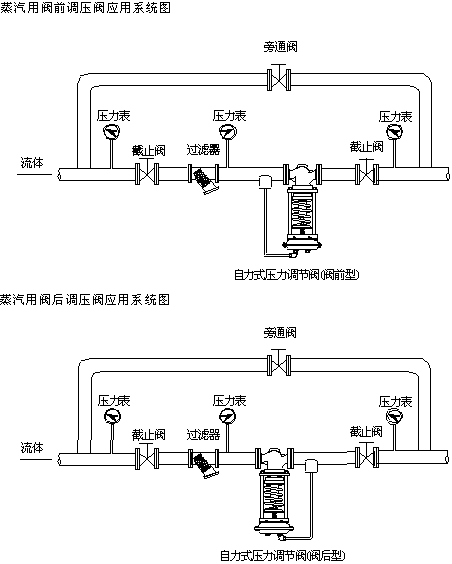

本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、Ⅳ级和VI级三档;流量特性为快开;压力分段调节从15~2500kPa。可按需要组合满足用户工况要求。
自力式压力调节阀 特点
?自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
?压力分段范围细且互相交叉,调节精度高。
?压力设定值在运行期间可连续设定。
?对阀后压力调节,阀前压力与阀后压力之比为10:1~10:8。
?橡胶膜片式检测,执行机构检测精度高、动作灵敏。

?采用压力平衡机构,使调节阀反应灵敏、控制精确。自力式压力调节阀

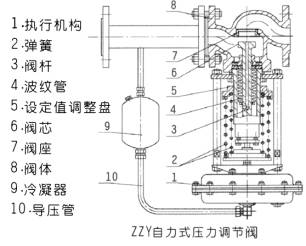

主要零件材料

阀体:ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti

阀芯:1Cr18Ni9Ti 0Cr18Ni12M02Ti
阀座:1Cr18Ni9Ti 0Cr18Ni12M02Ti
阀杆:1Cr18Ni9Ti 0Cr18Ni12M02Ti
膜盖:A3 A3钢涂四氟乙烯 不锈钢
填料:聚四氟乙烯 柔性石墨
橡胶膜片:丁睛、乙丙、氟、耐油橡胶自力式压力调节阀  主要技术参数


公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数 Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
额定行程 (mm) 8 10 14 20 25 40 50 60 70
公称压力 PN(MPa) 1.6 、 4.0 、 6.4
压力调节范围 (kPa) 15 ~ 50 40 ~ 80 60 ~ 100 80 ~ 140 120 ~ 180 160 ~ 220 200 ~ 260
           240 ~ 300 280 ~ 350 330 ~ 400 380 ~ 450 430 ~ 500 480 ~ 560 540 ~ 620
           600 ~ 700 680 ~ 800 780 ~ 900 880 ~ 1000 950 ~ 1500 1000 ~ 2500
流量特性 快开
调节精度 ( % ) ± 5
使用温度 ( ℃ ) ≤ 350
允许
           泄漏量
硬密封 (l/h) 单座:≤ 10 -4 阀额定容量 (IV 级 ) ;双座、套筒≤ 5X10 -3 阀额定容量 (II 级 )
软密封 (ml/h) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0
减压比 最大 10
最小 1.25




自力式压力调节阀  主要外形尺寸

公称通径 0N 20 25 32 40 50 65 80 100 125 150 200 250 300
法兰接管尺寸 B 383 512 603 862 1023 1380 1800 2000 2200
法兰端面距 L 150 160 180 200 230 290 310 350 400 480 600 730 850
压
           力
           调
           节
           范
           围
           kPa
15 一 140 H 475 520 540 710 780 840 880 915 940 1000
A 280 308
280 — 500 H 455 500 520 690 760 800 870 880 900 950
A 230
120 — 300 H 450 490 510 680 750 790 860 870 890 940
A 176 194 280
480 — 1000 H 445 480 670 740 780 850 860 880 930
A 176 194 280
600 一 1500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
1000 — 2500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
重量 kg 26 37 42 72 90 114 130 144 180 200 250
导压管接头螺纹 M16X1.5
