ZJHPF46气动薄膜衬氟调节阀

ZJHPF46气动薄膜衬四氟单座调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。特点

1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
4、配用HA执行机构，输出力大、结构紧凑。
产品符合GB/T4213-92。阀体
型式:直通单座球型阀
公称通径:3/4"、20、25、32、40、50、65、80、100、150mm
公称压力:PN1.6MPa
法兰标准:JB/T79?1～79?2-94等
材料:ZG230-450衬F46
工作温度:-40～180℃
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料阀内组件
阀芯型式:单座柱塞型阀芯
流量特性:线性特性和等百分比特性
阀座、阀芯材料:2Cr13衬F46
波纹管材料:聚四氟乙烯执行机构
型式:ZHA（B）多弹簧薄膜执行机构
膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶恶夹尼龙布
弹簧范围:20～100、80～240kPa
供气压力:140～400kPa
气源接口:Rc1/4”
环境温度:-30～+70℃阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等执行机构配置

型号	ZHA-22            ZHB-22	ZHA-23            ZHB-23	ZHB-34            ZHB-34	ZHA-45            ZHB-45
有效面积cm2	350	350	560	900
行程mm	16	25	40	60
弹簧范围KPa	20～100(标准):40～200;            80～240; 20～60; 60～100

允许压差

供气压力	弹簧范围	允许压差
		公称通径
		G3/4"	20	25	32	40	50	65	80	100
1.4	0.2～1.0	16	16	8	5	5	3	2.5	2	1.2
4.0	0.8～2.4	16	16	16	12	11	7	6.5	4.5	2.8

性能
泄漏量:小于阀额定容量的0.01%
回差:带定位器：小于全行程的1%
基本误差:带定位器：小于全行程的±1%
注：采用标准的V型聚四氟乙烯填料
可调范围 30：1Kv值和行程

公称通径	G3/4"						20				25	32	40	50	65	80	100	150
阀座直径	3	4	5	6	7	8	10	12	15	20	26	32	40	50	65	80	100	150
Kv值	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	70	100	240
额定行程	10										16		25		40			60

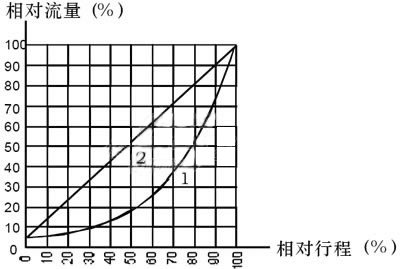

流量特性曲线1、等百分比特性

2、线性特性

外形尺寸

公称通径	G3/4"	20	25	32	40	50	65	80	100	150
L	116	180	185	200	220	250	275	300	350	480
A	267	267	267	267	267	267	350	350	350	470
H	401	445	485	495	523	532	697	699	699	817
H1	50	65	70	80	71	88	102	140	170	190
