ZMAP(N)气动薄膜低温调节阀
ZMAP气动薄膜低温单座调节阀/ZMAN气动薄膜低温双座调节阀是单座、双座调节阀的变形产品。它与常温不同之处在于采用长颈型上阀盖,使填料处于常温下工作。气动薄膜低温调节阀适用于-60~-250℃低温壮态下的介质(如液氧、液氮等)的调节。为确保调节精度,必须配用定位器。气动低温调节阀 结构原理气动低温调节阀由气动薄膜执行机构和耐低温的单、双座调节阀两部分组成。
由调节器来的信号压力输入气动薄膜执行机构的气室,产生推力,通过连接杆件带动阀芯,阀芯位置的变化使阀的流通截面积变化,实现对介质流量的调节。气动低温调节阀 主要技术参数
公称通径DN | 单座 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||
双座 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||
额定流量 | 单座 | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
系数Kv | 双座 | 10 | 6 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||||||||||
流量特性 | 直线 | 直线;等百分比 | |||||||||||||||||||
配用执行机构型号 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | |||||||||||||||||
行程 | 10 | 10 | 16 | 25 | 40 | 60 | |||||||||||||||
作用方式 | 气关式(B),气开式(K) | ||||||||||||||||||||
弹簧压力范围KPa | 标准信号:20~100;其它信号;40~200;20~60;60~100 |

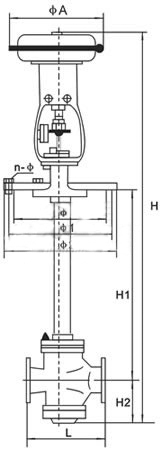

公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
A | 230 | 280 | 280 | 325 | 410 | 495 | ||||||||
135 | 235 | 235 | 255 | 280 | 310 | 345 | 370 | 430 | 470 | 550 | 660 | |||
1 | 160 | 260 | 260 | 285 | 305 | 340 | 375 | 405 | 460 | 525 | 590 | 700 | ||
2 | 190 | 290 | 290 | 315 | 335 | 370 | 410 | 440 | 490 | 560 | 630 | 740 | ||
n- | 6-12 | 8-14 | 8-14 | 8-14 | 8-16 | 10-16 | 10-18 | 12-18 | 16-18 | 20-18 | ||||
单座 | H | L | 120 | 190 | 200 | 210 | 235 | 265 | 295 | 210 | 370 | 440 | 475 | 570 |
H1=500 | 862 | 1006 | 1060 | 1066 | 1137 | 1152 | 1377 | 1390 | 1394 | |||||
H1=600 | 962 | 1106 | 1160 | 1166 | 1237 | 1252 | 1477 | 1490 | 1494 | |||||
H1=700 | 1062 | 1206 | 1260 | 1266 | 1337 | 1352 | 1577 | 1590 | 1594 | 1743 | 1751 | 1790 | ||
H1=800 | 1162 | 1306 | 1360 | 1366 | 1437 | 1452 | 1677 | 1690 | 1694 | 1843 | 1851 | 1890 | ||
H1=900 | 1262 | 1406 | 1460 | 1466 | 1537 | 1552 | 1777 | 1790 | 1794 | 1943 | 1951 | 1990 | ||
H1=1000 | 1362 | 1506 | 1560 | 1566 | 1637 | 1652 | 1877 | 1890 | 1894 | 2043 | 2051 | 2090 | ||
H1=1100 | 2143 | 2150 | 2190 | |||||||||||
H1=1200 | 2243 | 2250 | 2290 | |||||||||||
H2 | 32 | 58 | 112 | 118 | 129 | 144 | 178 | 191 | 195 | 243 | 251 | 290 | ||
双座 | H | L | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | ||
H1=500 | 1065 | 1068 | 1147 | 1152 | 1387 | 1407 | 1419 | |||||||
H1=600 | 1165 | 1168 | 1247 | 1252 | 1487 | 1507 | 1519 | |||||||
H1=700 | 1265 | 1268 | 1347 | 1352 | 1587 | 1607 | 1619 | 1768 | 1778 | 1820 | ||||
H1=800 | 1365 | 1368 | 1447 | 1452 | 1687 | 1607 | 1719 | 1868 | 1878 | 1920 | ||||
H1=900 | 1465 | 1468 | 1547 | 1552 | 1787 | 1807 | 1819 | 1968 | 1978 | 2020 | ||||
H1=1000 | 1565 | 1568 | 1647 | 1652 | 1887 | 1907 | 1919 | 2068 | 2078 | 2120 | ||||
H1=1100 | 2168 | 2178 | 2220 | |||||||||||
H1=1200 | 2268 | 2278 | 2320 | |||||||||||
H2 | 117 | 120 | 139 | 144 | 188 | 208 | 208 | 268 | 278 | 320 |
2、应安装在靠近地面或楼板的地方,以便在于维护检修,对装有定位器或手轮机构者,更应保证观察,调整和操作和方便。
3、一般都设置旁通管路,以便在自控系统发生故障或维修时切换到手动操作,不致于停止生产。
4、装有手轮机构时,也可省略旁通管路时行手动操作,还可用于限制的开度。当停止使用时,手轮机构必须恢复到原来空档位置,以利自控系统正常进行。
5、安装时,应使介质流向与阀体指示方向一致。
6、在安装前应对管路清洗污物、焊渣。安装后,使全开,对管路,等进行清洗及试验各连接处的密封性。
