Q648MX球面偏置式气动钟阀
Q648MX球面偏置式气动钟阀具有轴承不进灰、密封性能好、使用寿命长、动作灵敏、可靠等特点。是高炉煤系统中喷吹罐和中间罐等设备上截流和密封用的首选理想设备。主要性能参数
| 型号 | 公称压力Mpa | 壳体试验Mpa | 供气压力Mpa | 动作时间 | 适用温度℃ | 适用介质 |
| Q648MX-10 | 1.0 | 1.5 | 0.4-0.6 | ≤8S | ≤150 | 煤粉等 |
| Q648MX-16 | 1.6 | 2.4 |

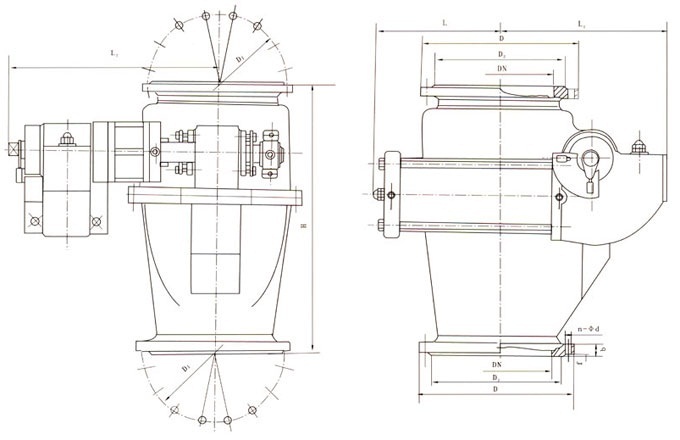

主要外形连接尺寸| 公称压力PN | 公称通径DN | D | D1 | D2 | b | f | n-φd | L | L1 | L2 | H | 管接头 | 气缸型号 |
| 1.0Mpa | 300 | 440 | 400 | 370 | 28 | 3 | 12-23 | 375 | 485 | 648 | 850 | M18×1.5 | (B)QGA200×250 |
| 400 | 565 | 515 | 482 | 32 | 3 | 16-26 | 477 | 630 | 786 | 1000 | M27×2 | (B)QGA250×340 | |
| 500 | 675 | 620 | 585 | 34 | 3 | 20-25 | 625 | 770 | 875 | 1200 | M27×2 | (B)QGA300×460 | |
| 1.6Mpa | 300 | 460 | 410 | 378 | 34 | 3 | 12-25 | 375 | 485 | 648 | 850 | M18×1.5 | (B)QGA200×250 |
| 400 | 580 | 525 | 485 | 40 | 5 | 16-30 | 477 | 630 | 786 | 1000 | M27×2 | (B)QGA250×340 | |
| 500 | 705 | 650 | 608 | 46 | 5 | 20-34 | 625 | 770 | 875 | 1200 | M27×2 | (B)QGA300×460 |
