FS948W电动蝶式放散阀



FS948W电动蝶式放散阀由阀体、蝶板、连杆、消声器、排风筒等部件组成。用手动杠杆机构或电动装置转动蝶板达到阀门启闭，来实现不停止鼓风机的情况下减少或完全停止向高炉送风，将多余的气体排到大气中。 FS948W电动蝶式放散阀其构造上特殊的地方，是可以进行远距离操纵的电动驱动。移动放风阀阀瓣的大小，能方便地改变风量的大小，通过放风阀上的自动位置反幅输出信号。用DFP-09电动操作器显示阀门开度的大小。只要控制电动操作器，即可达到所需风量。 FS948W电动蝶式放散阀适用于建材、冶金、化工、电站等行业部门的通风管道上，作为自动调节或远距离控制设备所需风量的装置。给定风压条件下，通过伺服放大器、电动操作器、阀位反馈等装置自动控制所需风量，结构简单，操作方便；为了阀门开启线性度好，采用双阀瓣结构。 主要性能参数公称通径：400～1400；
公称压力：0.25MPa；
适用温度：≤250℃；
驱动方式：手动、电动、液动；

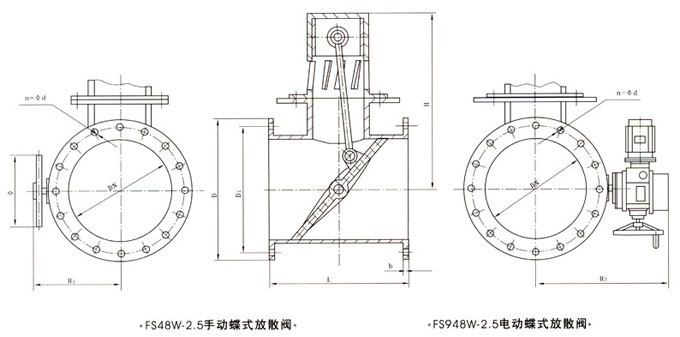

适用介质：空气及其它气体；主要外形连接尺寸

DN	D1	D	L	b	n-φd	H	H1	H2	φ	电动装置		重量（Kg)
										型号	功率KW	手动	电动
400	495	540	350	16	16-φ22	650	380	660	350	WQ30	0.09	205	225
450	550	595	370	16	16-φ22	700	380	690	350			228	250
500	600	645	400	20	20-φ22	730	450	720	400	WQ60	0.18	265	300
600	705	755	530	20	20-φ26	870	525	780	400			403	440
700	810	860	600	24	24-φ26	1070	600	830	500			650	685
800	920	975	750	24	24-φ30	1190	700	880	500	WQ90	0.37	850	890
900	1020	1075	750	24	24-φ30	1510	750	930	600			1100	1140
1000	1120	1175	800	28	28-φ30	1680	800	1000	600	WQ120	0.55	1380	1430
1200	1320	1375	900	32	32-φ30	1880	900	1100	700			1880	1930
1400	1520	1575	1000	36	36-φ30	2110	1050	1250	700			2530	2590
