GIQ气动高真空蝶阀
GIQ型系列气动高真空蝶阀适用于高真空系统中用来接通或截止气流之用。GIQ型系列气动高真空蝶阀以压缩空气为动力，通过电磁换向阀改变气路方向，执行气缸推动，使固定在转动轴上的阀板旋转90°实现阀门的开启和关闭。GIQ型系列气动高真空蝶阀适用的工作介质为空气和非腐蚀性气体。主要技术性能
| 适用范围(Pa) | 105～1.3x10-5 |
| 阀门漏率(Pa.L/S) | ≤1.3x10-6 |
| 介质温度（℃） | -25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶) |
| 气源压力（MPa） | 0.4～0.6 |
| 法兰标准 | JB919 |
| 安装位置 | 任意 |
| 电源电压 | 标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等 |
| 信号反馈 | 标准出厂：不带反馈信号 特殊指定：磁性开关DV/AC5～240V |

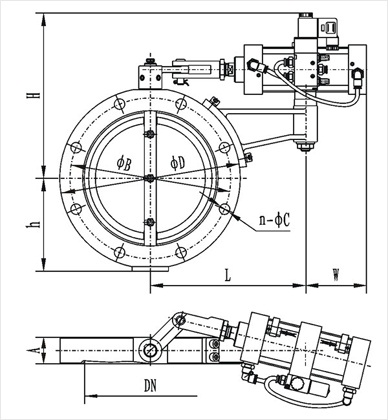

主要外形尺寸| 型号 | 通径(DN) | ΦD | ΦB | H | A | L | W | n-ΦC |
| GIQ-40 | 40 | 85 | 70 | 1148 | 22 | 160 | 62 | 4-Φ7 |
| GIQ-50 | 50 | 110 | 90 | 161 | 4-Φ9 | |||
| GIQ-63 | 63 | 130 | 110 | 171 | 26 | 180 | 81 | |
| GIQ-80 | 80 | 145 | 125 | 178 | 30 | |||
| GIQ-100 | 100 | 170 | 145 | 192 | 4-Φ12 | |||
| GIQ-125 | 125 | 195 | 170 | 209 | 35 | 207 | 86 | |
| GIQ-150 | 150 | 220 | 195 | 220 | 8-Φ12 | |||
| GIQ-200 | 200 | 275 | 250 | 252 | 40 | 236 | 100 | |
| GIQ-250 | 250 | 330 | 300 | 283 | 45 | |||
| GIQ-300 | 300 | 380 | 350 | 329 | 55 | 280 | 118 | 8-Φ14 |
| GIQ-400 | 400 | 500 | 465 | 389 | 60 | 303 | 136 | 8-Φ18 |
