GIQ-B气动高真空蝶阀
GIQ-B型系列气动高真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动。从而达到接通或切断真空管路中气流的目的，是目前一种新型的气动执行器控制的气动蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。GIQ-B型系列气动高真空蝶阀适用的工作介质为空气和非腐蚀性气体。主要技术性能
| 适用范围(Pa) | 105～1.3x10-5 |
| 阀门漏率(Pa.L/S) | ≤1.3x10-6 |
| 介质温度（℃） | -25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶) |
| 气源压力（MPa） | 0.4～0.6 |
| 法兰标准 | JB919 |
| 安装位置 | 任意 |
| 控制电路 | 标准出厂：AC220V/50Hz开关型 特殊指定：AC110V；DC24V；DC12V等 |
| 信号反馈 | 标准出厂：带无源触点型 特殊指定：4～20mA DC调节型 |
| 气缸可选 | 标准出厂：双作用式 特殊指定：单作用式（有弹簧返回） 可选常开或常闭 |

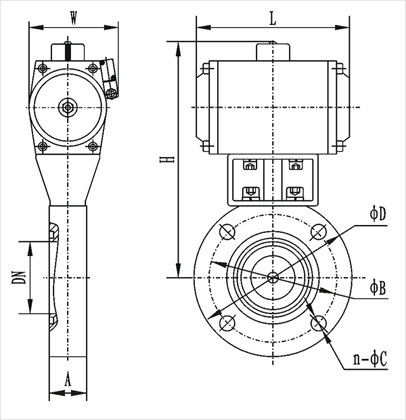

主要外形尺寸| 型号 | 通径(DN) | ΦD | ΦB | H | A | L | W | n-ΦC |
| GIQ-50B | 50 | 110 | 90 | 205 | 22 | 164 | 105 | 4-Φ9 |
| GIQ-63B | 63 | 130 | 110 | 218 | 26 | |||
| GIQ-80B | 80 | 145 | 125 | 248 | 30 | 190 | 124 | |
| GIQ-100B | 100 | 170 | 145 | 260 | 4-Φ12 | |||
| GIQ-125B | 125 | 195 | 175 | 273 | 35 | |||
| GIQ-150B | 150 | 220 | 195 | 332 | 247 | 140 | 8-Φ12 | |
| GIQ-200B | 200 | 275 | 250 | 386 | 40 | 302 | 165 | |
| GIQ-250B | 250 | 330 | 300 | 466 | 45 | 372 | 198 | |
| GIQ-300B | 300 | 380 | 350 | 535 | 55 | 432 | 225 | 8-Φ14 |
| GIQ-400B | 400 | 465 | 465 | 631 | 60 | 518 | 243 | 8-Φ18 |
