GID电动高真空蝶阀
GID型系列电动高真空蝶阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。GID型系列电动高真空蝶阀适用的工作介质为空气和非腐蚀性气体。主要技术参数
| 适用范围(Pa) | 105～1.3x10-5 |
| 阀门漏率(Pa.L/S) | ≤1.3x10-6 |
| 开闭时间(S) | DN≤63 20；80≤DN≤200 30； DN≥250 48 |
| 介质温度（℃） | -25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶) |
| 法兰标准 | JB919 |
| 安装位置 | 任意 |
| 控制电路 | 标准出厂：AC220V/50Hz开关型 特殊指定：AC380V；DC24V开关型 4～20mA DC |
| 信号反馈 | 标准出厂：带无源触点型 特殊指定：4～20mA DC调节型 |

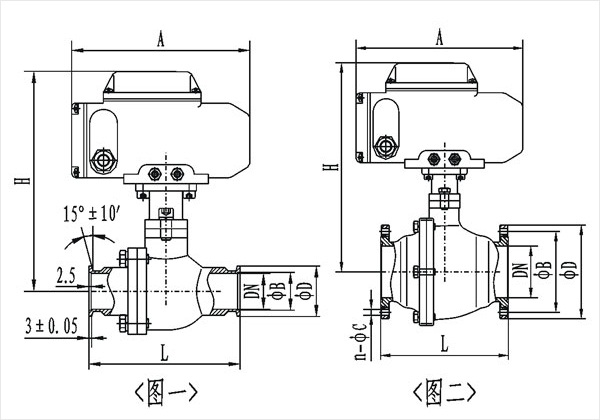

主要外形尺寸| 型号 | 通径(DN) | ΦD | ΦB | H | A | L | W | n-ΦC |
| GID-25 | 25 | 70 | 55 | 177 | 22 | 160 | 113 | 4-Φ7 |
| GID-32 | 32 | 78 | 64 | 182 | ||||
| GID-40 | 40 | 85 | 70 | 186 | ||||
| GID-63 | 63 | 130 | 110 | 229 | 26 | 4-Φ9 | ||
| GID-80 | 80 | 145 | 125 | 273 | 30 | 196 | 121 | |
| GID-100 | 100 | 170 | 145 | 285 | 4-Φ12 | |||
| GID-125 | 125 | 195 | 170 | 299 | 35 | |||
| GID-150 | 150 | 220 | 195 | 368 | 255 | 158 | 8-Φ12 | |
| GID-200 | 200 | 275 | 250 | 394 | 40 | |||
| GID-250 | 250 | 330 | 300 | 426 | 45 | |||
| GID-300 | 300 | 380 | 350 | 449 | 55 | 8-Φ14 | ||
| GID-400 | 400 | 500 | 465 | 538 | 60 | 310 | 207 | 8-Φ18 |
