GID-A电动高真空蝶阀
GID-A型系列电动高真空蝶阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，除了能用在真空状态下，也能在低压状态下使用。GID-A型系列电动高真空蝶阀适用的工作介质为空气和非腐蚀性气体。主要技术性能
| 适用范围(Pa) | 2x105～1.3x10-5 |
| 阀门漏率(Pa.L/S) | ≤1.3x10-6 |
| 开闭时间(S) | DN≤63 20；80≤DN≤200 30； DN≥250 48 |
| 介质温度（℃） | -25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶) |
| 法兰标准 | GB/T6070 |
| 安装位置 | 任意 |
| 控制电路 | 标准出厂：AC220V/50Hz开关型 特殊指定：AC380V；DC24V开关型 4～20mA DC |
| 信号反馈 | 标准出厂：带无源触点型 特殊指定：4～20mA DC调节型 |

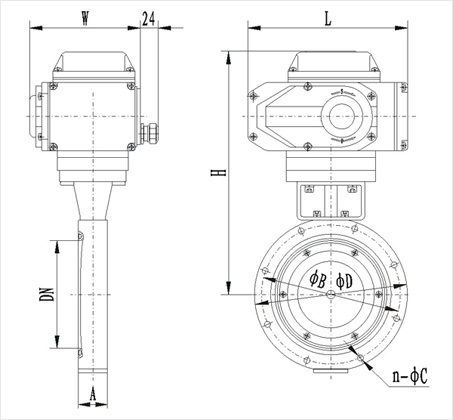

主要外形尺寸| 型号 | 通径(DN) | ΦD | ΦB | H | A | L | W | n-ΦC |
| GID-50A | 50 | 110 | 90 | 218 | 26 | 160 | 113 | 4-Φ9 |
| GID-63A | 63 | 130 | 110 | 229 | 32 | |||
| GID-80A | 80 | 145 | 125 | 272 | 196 | 121 | 8-Φ9 | |
| GID-100A | 100 | 165 | 145 | 282 | 8-Φ12 | |||
| GID-125A | 125 | 200 | 175 | 300 | 35 | |||
| GID-150A | 150 | 225 | 200 | 369 | 255 | 158 | ||
| GID-200A | 200 | 285 | 260 | 399 | 45 | 12-Φ11 | ||
| GID-250A | 250 | 335 | 310 | 427 | 50 | |||
| GID-300A | 300 | 425 | 395 | 471 | 55 | 12-Φ14 | ||
| GID-400A | 400 | 510 | 480 | 546 | 60 | 310 | 207 | 16-Φ14 |
