GUQ气动真空(压力)球阀
GUQ型系列气动真空(压力)球阀是适用于真空系统中接通或切断管路中的介质流。该阀以压缩空气为动力，通过控制气动元件来改变气路方向，推动活塞齿条、齿轮的机械传动，以角行程输出扭矩来驱动球阀作启闭运动。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。气缸分为双作用和单作用(弹簧复位)，可选配反馈信号装置及电气阀门定位器。
GUQ型系列气动真空(压力)球阀适用的工作介质为带酸、碱性的气体或液体。主要技术性能
| 适用范围(Pa) | 快卸法兰（KF）2x105 ～1.3x10-5 活套法兰16x105～1.3x10-5 |
| 阀门漏率(Pa.L/S) | ≤1.3x10-5 |
| 介质温度（℃） | 标准出厂：-30～+150 特殊指定：-30～+240 |
| 气源压力（MPa） | 0.4～0.8 |
| 法兰标准 | GB4982；GB/T6070 |
| 安装位置 | 任意 |
| 电源电压 | 标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等 |
| 信号反馈 | 标准出厂：阀位指示器 特殊指定：微动开关；智能型4～20mA DC |
| 气缸可选 | 标准出厂：双作用式 特殊指定：单作用式（有弹簧返回）可选常开或常闭 |

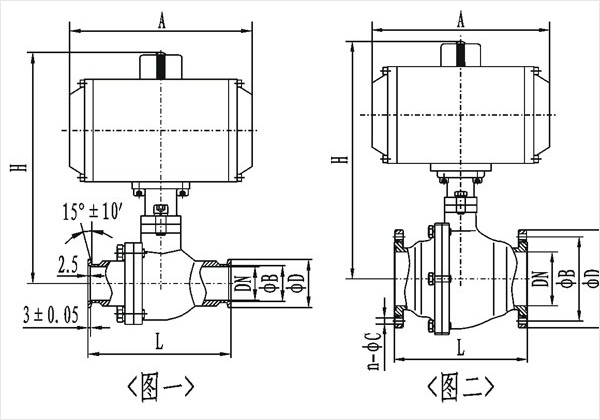

主要外形尺寸快卸法兰（KF）连接（GB4982）图一| 型号 | 通径(DN) | ΦD | ΦB | H | L | A |
| GUQ-10/KF | 10 | 30 | 40 | 168 | 92 | 140 |
| GUQ-16/KF | 16 | 30 | 17.2 | 154 | 100 | 140 |
| GUQ-25/KF | 25 | 40 | 26.2 | 175 | 114 | 164 |
| GUQ-40/KF | 40 | 55 | 41.2 | 247 | 165 | 210 |
| GUQ-50/KF | 50 | 75 | 52.2 | 282 | 175 | 247 |
| 型号 | 通径(DN) | ΦD | ΦB | H | L | A | n-ΦC |
| GUQ-10 | 10 | 50 | 40 | 160 | 99 | 146 | 4-6.5 |
| GUQ-16 | 16 | 60 | 45 | 162 | 100 | 146 | |
| GUQ-20 | 20 | 65 | 50 | 191 | 114 | 168 | |
| GUQ-25 | 25 | 70 | 55 | 191 | 114 | 168 | |
| GUQ-32 | 32 | 90 | 70 | 230 | 140 | 204 | 4-9 |
| GUQ-40 | 40 | 100 | 80 | 267 | 165 | 260 | |
| GUQ-50 | 50 | 110 | 90 | 289 | 175 | 268 | |
| GUQ-63 | 63 | 130 | 110 | 313 | 186 | ||
| GUQ-80 | 80 | 145 | 125 | 346 | 198 | 268 | 8-9 |
| GUQ-100 | 100 | 165 | 145 | 375 | 220 | 298 | |
| GUQ-125 | 125 | 200 | 175 | 444 | 266 | 458 | 8-11 |
| GUQ-150 | 150 | 225 | 200 | 497 | 296 | 525 | |
| GUQ-200 | 200 | 285 | 260 | 620 | 390 | 602 | 12-12 |
