GUD电动真空(压力)球阀
GUD型系列电动真空(压力)球阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。
GUD型系列电动真空(压力)球阀适用的工作介质为带酸、碱性的气体或液体。主要技术性能
| 适用范围(Pa) | 快卸法兰（KF）2x105～1.3x10-5 活套法兰16x105～1.3x10-5 |
| 阀门漏率(Pa.L/S) | ≤1.3x10-5 |
| 开闭时间（S） | DN≤32 20； DN≥40 30 |
| 介质温度（℃） | 标准出厂：-30～+150 特殊指定：-30～+240 |
| 法兰标准 | GB4982；GB/T6070 |
| 安装位置 | 任意 |
| 控制电路 | 标准出厂：AC220V/50Hz开关型 特殊指定：AC380V；DC24V开关型 4～20mADC调节型 |
| 信号反馈 | 标准出厂：带无源触点型 特殊指定：调节型4～20mADC |

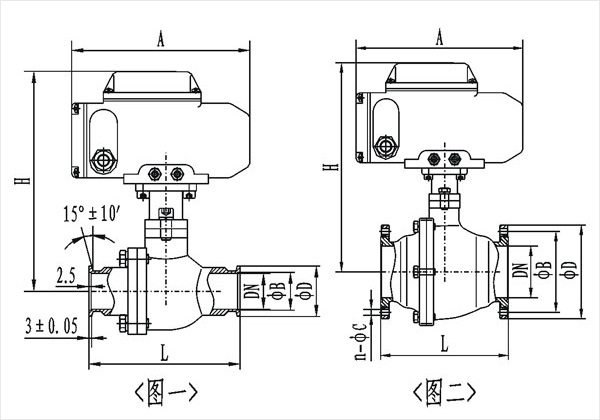

主要外形尺寸快卸法兰（KF）连接（GB4982）图一| 型号 | 通径(DN) | ΦD | ΦB | H | L | A |
| GUD-10/KF | 10 | 30 | 12.2 | 175 | 92 | 160 |
| GUD-16/KF | 16 | 30 | 17.2 | 178 | 100 | |
| GUD-25/KF | 25 | 40 | 26.2 | 193 | 114 | |
| GUD-40/KF | 40 | 55 | 41.2 | 248 | 165 | 196 |
| GUD-50/KF | 50 | 75 | 52.2 | 257 | 175 |
| 型号 | 通径(DN) | ΦD | ΦB | H | L | A | n-ΦC |
| GUD-10 | 10 | 55 | 40 | 170 | 92 | 160 | 4-6.5 |
| GUD-16 | 16 | 60 | 45 | 178 | 100 | ||
| GUD-20 | 20 | 65 | 50 | 191 | 114 | ||
| GUD-25 | 25 | 70 | 55 | 193 | 114 | 4-9 | |
| GUD-32 | 32 | 90 | 70 | 211 | 140 | ||
| GUD-40 | 40 | 100 | 80 | 248 | 165 | 196 | |
| GUD-50 | 50 | 110 | 90 | 257 | 175 | ||
| GUD-63 | 63 | 130 | 110 | 275 | 186 | ||
| GUD-80 | 80 | 145 | 125 | 300 | 198 | 8-9 | |
| GUD-100 | 100 | 165 | 145 | 338 | 220 | ||
| GUD-125 | 125 | 200 | 175 | 373 | 266 | 255 | 8-11 |
| GUD-150 | 150 | 225 | 200 | 390 | 296 | ||
| GUD-200 | 200 | 285 | 260 | 512 | 390 | 310 | 12-12 |
