ZJHQ(X)气动薄膜三通调节阀



 ZJHQ气动三通合流调节阀、ZJHX气动三通分流调节阀，由气动薄膜多弹簧执行机构和三通阀组成。
用新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构，具有高度低、重量轻、安装维修简便等优点。
三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例调节阀或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。  气动三通调节阀广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量、温度、液位等,使之保持在给定值。合流阀可将两种流体经三通阀混合成一种流体流出，分流阀则将一种流体通过三通阀分成二路流出，当口径DN≤65mm时，由于介质作用在阀芯口的不平衡力小，分流阀可用合流阀替代。
本系列产品有三通合流及三通分流两种。公称压力PN1.6、4.0、6.4MPa；公称通径DN25～300,适用流体温度-60℃～450℃,允许泄漏量为Ⅳ级,流量特性有直线、抛物线两种。气动三通调节阀 技术参数和性能 阀体

型式	直通铸造球型阀
公称通径	合流阀：25~300mm、分流阀：80~300mm
公称压力	PN1.6、4.0、6.4MPa
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖	标准型-17~+230℃、散热型+230~+450℃、波纹管密封型-40~+350℃
压盖型式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

阀内组件

阀芯型式	薄壁圆筒型阀芯
流量特性	抛物线特性和线性特性
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆镍焊司太莱合金、钛和耐腐蚀合金等。

执行机构

型式	ZHA/B多弹簧薄膜执行机构
型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积cm²	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧范围KPa	20~100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140~400KPa
气源借口	RC1/4″
环境温度	-30~+70℃

阀作用形式 气关式（B）——失气时阀位开（FO）；气开式（K）——失气时阀位关（FC）附件定位器、空气过滤器减压器、保位阀、行程开关、阀位传送器、手轮机构等。气动三通调节阀 性能

项     目			不带定位器	带定位器
基本误差%			±6.0	±1.5
回    差%			≤5	≤1.5
死    区%	≤4	≤0.6
始终点偏差%	气开	始点	±2.5	±1.5
		终点	±6.0
	气关	始点	±6.0
		终点	±2.5
额定行程偏差%			≤2.5
泄露量1/h			0.1%×阀额定容量
可调范围R			30:01:00

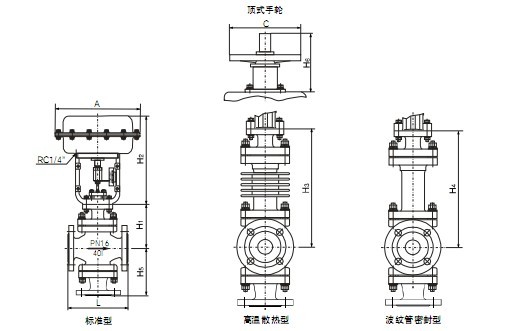

 气动三通调节阀 主要外形尺寸

公称通径DN			25	32	40	50	65	80	100	125	150	200	250	300
L		PN16/40	185	200	220	250	275	300	350	410	450	550	640	720
		PN64	200	210	235	265	295	320	370	440	475	570	670	750
A			285	285	285	285	360	360	360	470	470	470	580	580
H1		PN16/40	155	175	180	200	235	250	260	330	350	420
		PN64	165	175	185	205	245	255	270	335	365	430
H2&, amp;, amp;, amp;, lt;, /, P>			298	298	298	298	380	380	380	510	510	510
H3		PN16/40	235	247	256	268	364	384	394	465	470	540
		PN64	245	265	268	278	381	390	400	470	485	540
H4		PN16/40	364	425	430	445	660	680	690	748	740	780
		PN64	364	425	435	450	665	690	700	750	750	795
H5	合流	PN16/40	140	150	160	180	200	210	220	260	280	320	474	580
		PN64	150	170	180	200	220	240	260	300	320	380	474	580
	分流	PN16/40	—	—	—	—	—	225	245	285	305	350	540	612
		PN64	—	—	—	—	—	265	285	325	345	410	540	612
C			220	220	220	220	270	270	270	320	320	320
H6			180	180	180	180	236	236	236	310	310	310
重量（kg）		PN16/40	28	30	39	46	75	81	98	148	188	285
		PN64	32	37	49	61	92	98	119	191	222	330

注：1、表中重量为不带附件标准型数据，也可安装侧装式手轮。
        2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS,DIN等标准。
